ГИР 4/250М PoE+

|
|
ГИР 4/250М PoE+
|
ГИР 4/250М PoE+/П
|
|
| |
Устройство ГИР 4/250М PoE+ предназначено для защиты от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) оборудования локальных вычислительных сетей категорий Cat.5e и Cat.6 (ISO/IEC 11801:2010, TIA/EIA-568Bс) с интерфейсами Ethernet стандартов 1000BASE-T (IEEE 802.3ab-1999), 10GBase-T (IEEE 802.3an-20099) в пределах 0B - 2 зон молниезащиты (в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003 и ГОСТ Р МЭК 62305-1).
Устройство поддерживает передачу питания поверх данных (PoE, PoE+) в соответствии с рекомендациями IEEE 802.3af-2003 и 802.3at-2009 со схемами подачи питания А и В.
Предназначено для включения между двумя участками кабеля, может подключаться с помощью экранированного патч-корда непосредственно к разъему защищаемого оборудования. Устанавливается в помещениях, шкафах, контейнерах, стойках. Возможна установка вне помещений в местах, защищенных от осадков месте (монтажные коробки, кабель каналы, лотки и т.п.).

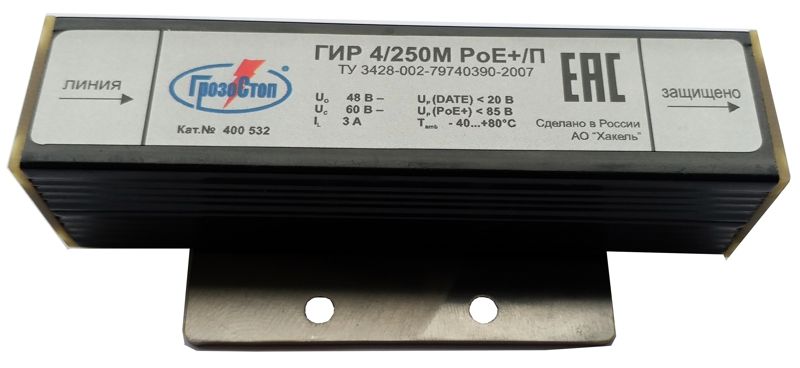

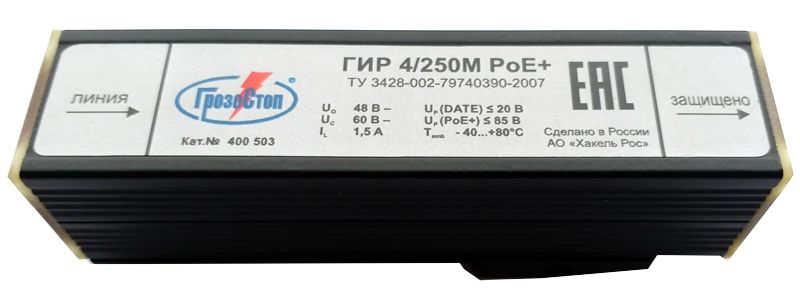

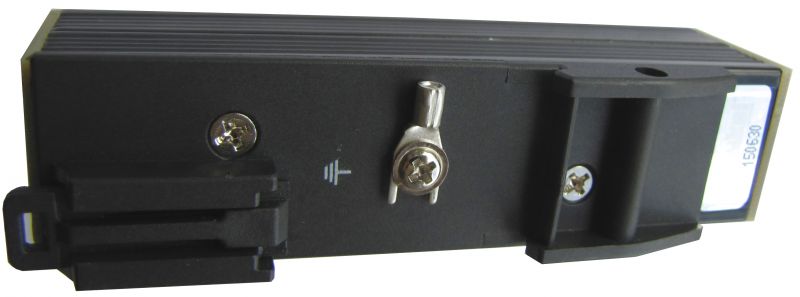

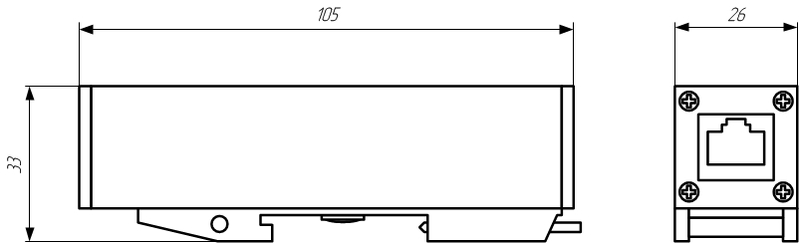

ГИР 4/250M PoE+, ТУ 3428-002-79740390-2007 выполнен в металлическом корпусе с замком для крепления на рейку DIN 35мм. Модификация устройства ГИР 4/250M PoE+/П с индексом "П" выполнена с пластиной для крепления к плоской поверхности (монтажная панель).

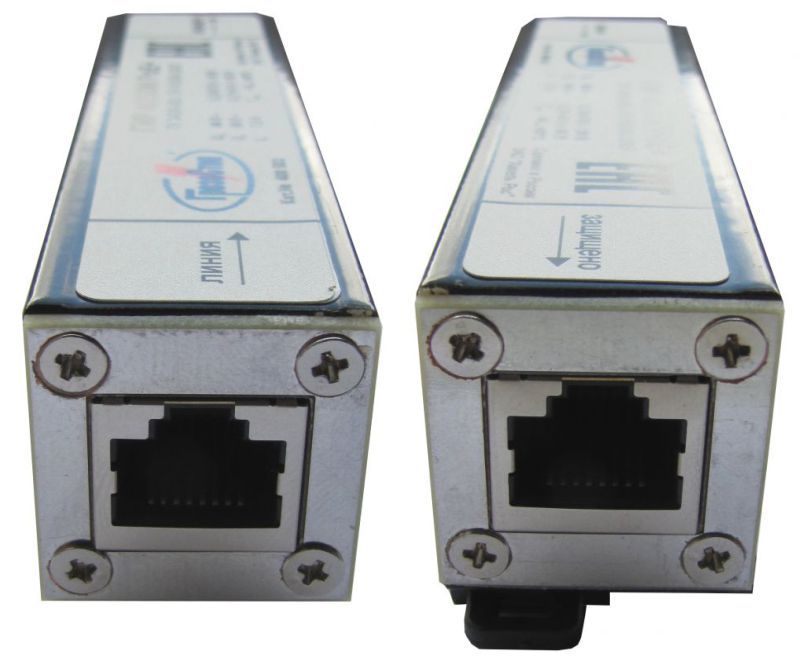

Со стороны линии и защищаемого оборудования установлены разъёмы 8Р8С (RJ45). Корпус устройства и экраны разъёмов соединены с контактом защитного заземления.

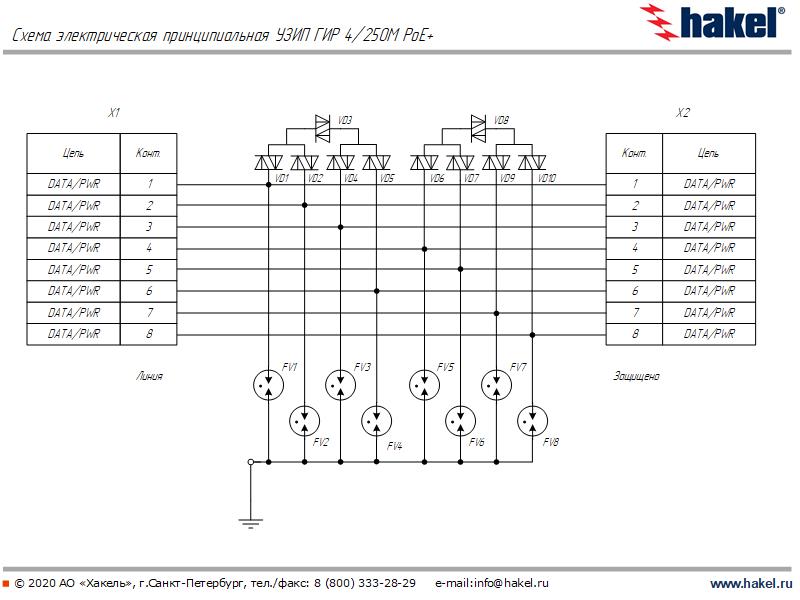

Защита проводников пар передачи данных и питания между собой выполнена на тиристорах, между проводниками и землёй на газонаполненных разрядниках.
|
| |
| |
| |
| |
| |
| |
|
 сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT))
|
сертификат соответствия требованиям ТР ТС 004/2011 «О
безопасности низковольтного оборудования»
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
|
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
|
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015
| | |
Теория и особенности применения: | |
|
|
Дополнительные принадлежности: | |
| | |
 Технические характеристики:
|
Технические характеристики
|
|
ГИР 4/250М PoE+
|
ГИР 4/250М PoE+/П
| |
Количество защищаемых пар |
| 4
|
4
| |
Номера контактов защищаемых пар разъёма 8Р8С (RJ45)
|
|
1,2; 3,6; 4,5; 7,8
|
1,2; 3,6; 4,5; 7,8
| |
Способ передачи питания
|
|
PoE+ (РоЕ схема А, В)
|
PoE+ (РоЕ схема А, В)
| |
Номинальное рабочее напряжение, DC, линия-линия
|
Uо |
6 В - пары данных; 48 В - пары PoE |
6 В - пары данных; 48 В - пары PoE
| |
Макс. длительное рабочее напряжение, DC, линия-линия
|
UC |
9 В - пары данных; 60 В - пары PoE |
9 В - пары данных; 60 В - пары PoE
| |
|
IL |
3 А (PoE+)
|
3 А (PoE+)
| |
Род тока
|
|
постоянный
|
постоянный
| Устойчивость к переменному току, 50 Гц, линия-РЕ
|
| 2 А
|
2 А
| |
Суммарный импульсный ток (10/350), линия+линия-РЕ
|
|
1 кА
|
1 кА
|
Номинальный разрядный ток (8/20), линия-линия
|
In |
200 А |
200 А
|
Номинальный разрядный ток (8/20), линия-PE
|
In |
1 кА |
1 кА
| |
Суммарный разрядный ток (8/20), линия+линия-РЕ
|
|
10 кА |
10 кА
|
Уровень напряжения защиты, линия-линия |
|
≤ 15 В - пары данных (В2 - 1 кВ/ 25 А);
≤ 75 В - пары PoE (В2 - 1 кВ/ 25 А)
|
≤ 15 В - пары данных (В2 - 1 кВ/ 25 А);
≤ 75 В - пары PoE (В2 - 1 кВ/ 25 А)
|
Уровень напряжения защиты, линия-PE |
|
≤ 450 В (С2 - 2 кВ/ 1 кА)
|
≤ 450 В (С2 - 2 кВ/ 1 кА)
|
Уровень напряжения защиты при 1 кВ/мкс, линия-линия |
|
≤ 20 В - пары данных;
≤ 85 В - пары PoE |
≤ 20 В - пары данных;
≤ 85 В - пары PoE
|
Уровень напряжения защиты при 1 кВ/мкс, линия-PE |
|
|
≤ 600 В
| |
Время срабатывания, линия-линия
|
tA
|
< 1 нс
|
< 1 нс
| |
Время срабатывания, линия-PE
|
tA
|
< 100 нс
|
< 100 нс
| |
Режим повреждения,
ГОСТ IEC 61643-21-2014
|
|
Режим 1, режим 2
|
Режим 1, режим 2
| |
Полоса частот
|
|
250 МГц
|
250 МГц
| |
Скорость передачи данных
|
|
1/10 Гбит/с
|
1/10 Гбит/с
| |
Категория согласно стандартам
ISO/IEC 11801:2010
TIA/EIA-568B
|
|
Cat.5е; Cat.6 |
Cat.5е; Cat.6
| |
Потери при вводе
|
|
< 3 дБ (до 250 МГц)
|
< 3 дБ (до 250 МГц)
| |
Перекрестная наводка на передающем конце
|
|
< 35 дБ (до 250 МГц)
|
< 35 дБ (до 250 МГц)
| |
Вносимая ёмкость, f = 1 МГц, линия-линия
|
|
< 25 пФ |
< 25 пФ
| |
Вносимая ёмкость, f = 1 МГц, линия-РЕ
|
|
< 0.5 пФ |
< 0.5 пФ | |
Вид климатического исполнения
по ГОСТ 15150-69
|
|
У2.1**
|
У2.1**
| |
Рабочая температура |
|
- 40...+80°C
|
- 40...+80°C
| |
Степень защиты оболочки,
ГОСТ 14254-96 |
|
IP20 |
IP20
| |
Монтаж |
| DIN-рейка 35 мм
|
Монтажная панель
| |
Материал корпуса
|
|
Al (алюминий)
|
Al (алюминий)
| |
Цвет корпуса
|
|
Черный
|
Черный
| Категории испытаний по
ГОСТ IEC 61643-21-2014 |
|
B2, C2, D1
|
B2, C2, D1
| |
Масса
|
| 100 г
|
128 г
| |
Номер по каталогу
|
|
400 503
|
400 532
|
|
|
Серия УЗИП с индексом (LT) сертифицирована в системе добровольной
сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам ПАО «Газпром» и периодически подвергаются
тестированию и инспекционному контролю независимых экспертов.
УЗИП с
индексом (LT) предназначены для эксплуатации в микроклиматических
районах с диапазоном температур от -60°С до +80°С и на них
распространяется увеличенный гарантийный срок эксплуатации до 5 лет.
|
|
|
Технические характеристики
|
|
ГИР 4/250M PoE+ (LT)
|
ГИР 4/250M PoE+/П (LT)
| |
Рабочая температура |
|
-60...+80°C
|
-60...+80°C
| |
Вид климатического исполнения
ГОСТ 15150-69
|
|
УХЛ2.1**
|
УХЛ2.1**
| |
Гарантийный срок эксплуатации, год |
|
5
|
5
| |
Номер по каталогу |
|
400 507 |
400 536 |
| | |
