DTNV */**/5
|
| УЗИП в виде печатной платы. Количество защищаемых пар проводников 1-4. Uo= 12, 24, 30, 48, 60, 80, 110, 220, 350 В DC. IL=5 А. In (8/20)=2, 6.5, 8 кА. Выполнены на основе оксидно-цинковых варисторов.
| |
| |
УЗИП серии DTNV */**/5, ТУ 3428-002-79740390-2007 предназначены для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1.

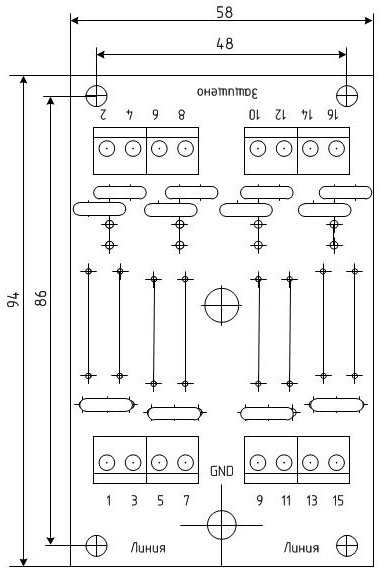

УЗИП серии DTNV */**/5, ТУ 3428-002-79740390-2007 выполнены в виде печатной платы для установки в защищаемое оборудование.
- В качестве нелинейных элементов используются оксидно-цинковые варисторы.

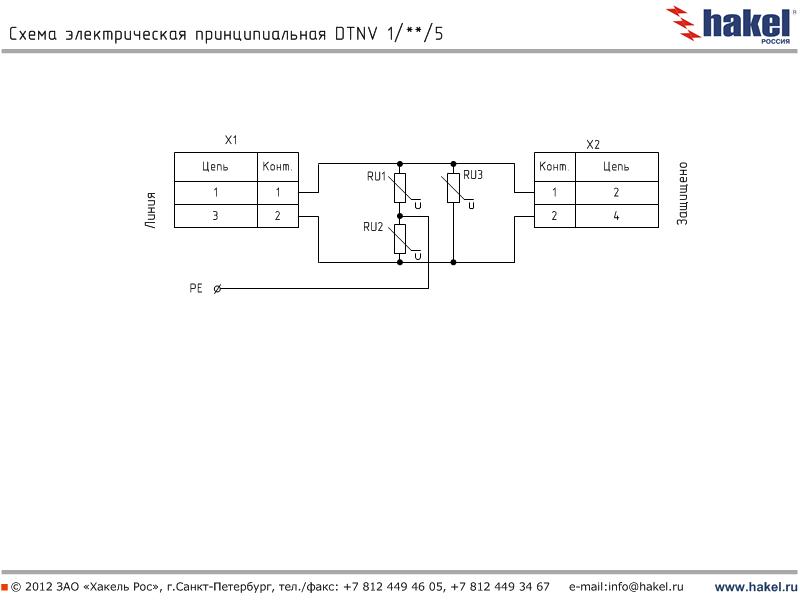

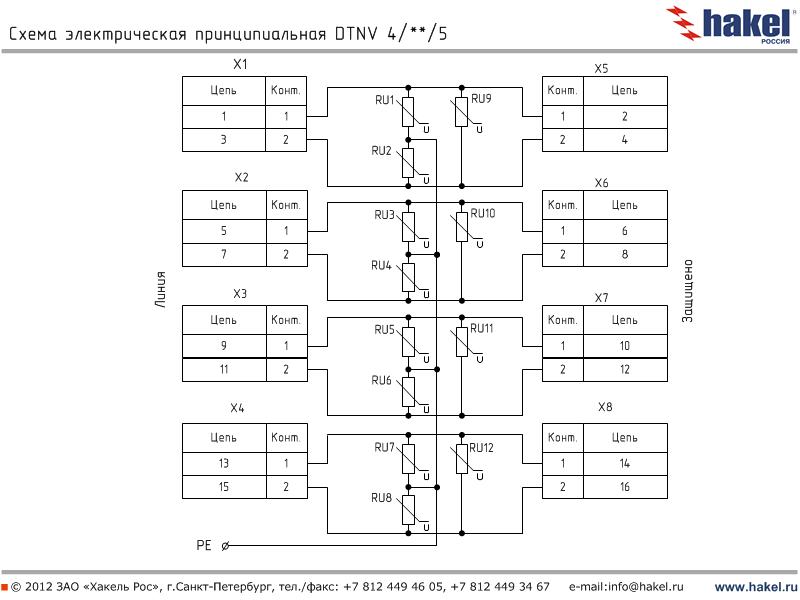

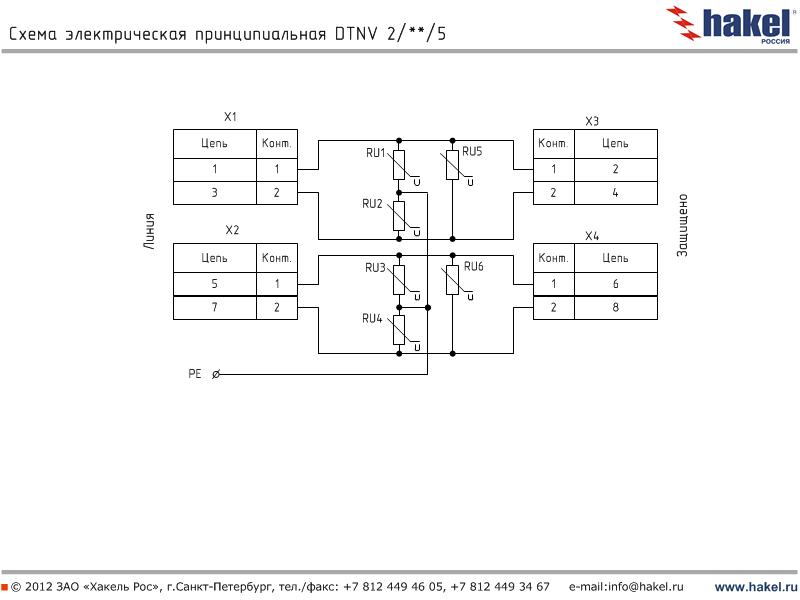

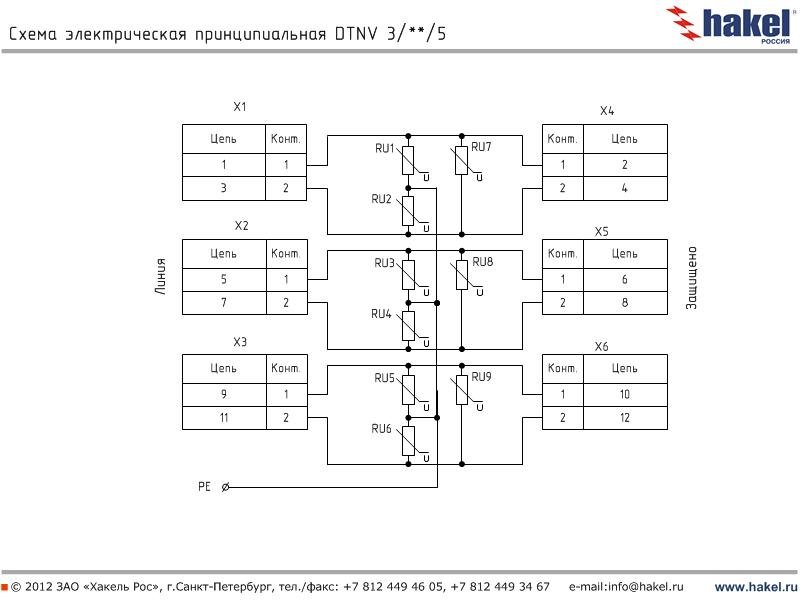

- Количество защищаемых пар проводников 1-4, подключение с помощью винтовых клемм.
- Выпускаются на номинальное рабочее напряжение Uo= 12, 24, 30, 48, 60, 80, 110, 220, 350 В DC, номинальный ток IL= 5 А.
- Способны пропускать максимальный разрядный ток In (8/20)= 2, 6.5, 8 кА.
- Скорость передачи данных до 1 Мбит/с. | |
| |
Структура наименования DTNV */**/5:
DTNV 5 - устройство для защиты оборудования слаботочных цепей с номинальным током IL= 5 А, выполнено в виде печатной платы для установки в защищаемое оборудование;
* - количество защищаемых пар проводников - 1, 2, 3, 4;
** - номинальное рабочее напряжение - UO= 12, 24, 30, 48, 60, 80, 110, 220, 350 В DC;
5 - номинальный ток, А.
Пример: DTNV 2/24/5 - устройство для защиты оборудования слаботочных цепей, выполнено в виде печатной платы для установки в защищаемое оборудование, количество пар защищаемых проводников - 2, номинальное рабочее напряжение UO = 24 В DC, номинальный ток IL= 5 А, устройство сделано в России. | |
| |
| |
| |
| |
| |
| |
| |
| |
|
 cертификат соответствия требованиям ТР ТС 004/2011 «О
безопасности низковольтного оборудования»
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012 |
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015 | | сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2015) | |
|
Теория и особенности применения: | |
| |
|
Дополнительные принадлежности: | |
| |
| |
Технические характеристики:
|
 УЗИП на номинальное рабочее напряжение Uo= 12, 24, 30, 48 В DC
|
Технические характеристики
Количество защищаемых пар |
1 |
|
|
|
| |
2 |
DTNV 2/12/5
|
|
|
DTNV 2/48/5
| |
3 |
DTNV 3/12/5
|
|
|
| |
4 |
DTNV 4/12/5
|
|
|
| |
Номинальное рабочее напряжение DC |
UO |
12 В |
|
|
48 В | |
Макс. длительное рабочее напряжение DC |
UC |
14 В |
28 В |
36 В |
58 В | |
|
IL |
5 А |
|
|
|
C2 Номинальный разрядный ток (8/20) |
In |
2 кА |
|
|
6.5 кА | |
Уровень напряжения защиты при
I= 1 кА (8/20) |
|
< 74 В |
|
|
| |
С3 Уровень напряжения защиты при 1 кВ/мкс |
|
|
|
|
| |
|
tA |
|
|
|
| |
Скорость передачи данных, не более
| |
1 Мбит/с |
|
|
| |
Паразитная емкость |
С |
10 нФ |
|
|
| |
Рабочая температура |
|
-40...+80°C |
-40... +80°C |
-40...+80°C |
-40... +80°C | |
Степень защиты в соответствии с ГОСТ 14254 |
|
IP00 |
IP00 |
IP00 |
IP00 | |
Монтаж |
|
|
|
монтажная панель |
монтажная панель | |
Cечение присоединяемых проводников |
|
0.25-2.5 мм² |
|
|
| |
Категория в соответствии с ГОСТ IEC 61643-21-2014 |
|
C2, C3 |
C2, C3 |
C2, C3 |
C2, C3 | |
Номер по каталогу |
|
401 261
|
401 271
|
401 281
|
401 291
| |
|
|
401 262
|
401 272
|
401 282
|
401 292
| |
|
|
401 263
|
401 273
|
401 283
|
401 293
| |
|
|
401 264
|
401 274
|
401 284
|
401 295
|
|
|
Технические характеристики
Количество защищаемых пар |
1 |
|
|
|
| |
2 |
DTNV 2/60/5 |
|
|
DTNV 2/220/5
| |
3 |
|
|
|
| |
4 |
|
|
|
| |
Номинальное рабочее напряжение DC |
UO |
60 В |
|
|
220 В | |
Макс. длительное рабочее напряжение DC |
UC |
75 В |
96 В |
132 В |
275 В | |
|
IL | 5 А |
|
|
| |
С2 Номинальный разрядный ток (8/20) |
In |
6.5 кА |
|
|
| |
Уровень напряжения защиты при
I= 1 кА (8/20) |
|
< 204 В |
|
|
| |
С3 Уровень напряжения защиты при 1 кВ/мкс |
|
|
|
|
| |
|
tA |
|
|
|
| |
Скорость передачи данных, не более
| |
1 Мбит/с |
|
|
| |
Паразитная емкость |
С |
|
|
|
| |
Рабочая температура |
υ |
-40...+80°C |
-40... +80°C |
-40...+80°C |
-40... +80°C | |
Степень защиты в соответствии с ГОСТ 14254 |
|
IP00 |
IP00 |
IP00 |
IP00 | |
Монтаж |
|
|
|
монтажная панель |
монтажная панель | |
Cечение присоединяемых проводников |
|
0.25-2.5 мм² |
|
|
| |
Категория в соответствии с ГОСТ IEC 61643-21-2014 |
|
C2, C3 |
C2, C3 |
C2, C3 |
C2, C3 | |
Номер по каталогу |
|
|
401 311
|
401 321
|
401 331
| |
|
|
|
401 312
|
401 322
|
402 332
| |
|
|
|
401 313
|
401 323
|
403 333
| |
|
|
401 304
|
401 314
|
401 324
|
404 334
|
|
|
Технические характеристики
Количество защищаемых пар |
1 |
|
|
|
| |
2 |
DTNV 2/350/5 |
|
|
| |
3 |
|
|
|
| |
4 |
|
|
|
| |
Номинальное рабочее напряжение DC |
UO |
350 В |
|
|
| |
Макс. длительное рабочее напряжение DC |
UC |
380 В |
|
|
| |
|
IL | 5 А |
|
|
| |
С2 Номинальный разрядный ток (8/20) |
In |
8 кА |
|
|
| |
Уровень напряжения защиты при
I= 1 кА (8/20)
|
|
< 650 В |
|
|
| |
С3 Уровень напряжения защиты при 1 кВ/мкс |
|
|
|
|
| |
|
tA |
|
|
|
| |
Скорость передачи данных, не более
| |
1 Мбит/с |
|
|
| |
Паразитная емкость |
С |
10 нФ |
|
|
| |
Рабочая температура |
υ |
-40... +80°C |
|
|
| |
Степень защиты в соответствии с ГОСТ 14254 |
|
IP00 |
|
|
| |
Монтаж |
|
|
|
|
| |
Cечение присоединяемых проводников |
|
0.25-2.5 мм² |
|
|
| |
Категория в соответствии с ГОСТ IEC 61643-21-2014 |
|
C2, C3 |
|
| | |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
| |
|
|
|
|
|
|
|
| | |
|
|
