ГСК2 1+1 С
|
| |
| |

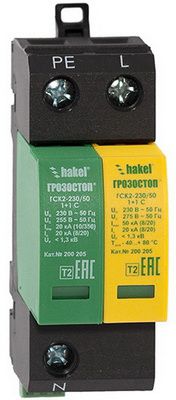

Двухполюсные УЗИП класса испытаний II комбинированного типа. Применяются для защиты фазного и нулевого проводников в системах переменного тока и полюсов в системах постоянного тока. Состоят из сменных варисторного модуля, модуля с разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм. Uo= 60/80, 120/160, 230/325, 280/400, 320/450, 400/570 В АС/DC. Imax(8/20) = 40, 50 кА. | |
|
Устройства серии
ГРОЗОСТОП® ГСК2-*/** 1+1 С соответствуют УЗИП класса испытаний II,
согласно ГОСТ IEC 61643-11. Устанавливаются в
пределах 1 - 2 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).
Предназначены для защиты оборудования в низковольтных силовых
распределительных системах до 1000 В от импульсных перенапряжений
источниками которых являются коммутации индуктивных и емкостных
нагрузок, короткие замыкания в распределительных электрических сетях
высокого и низкого напряжения.
УЗИП класса испытаний II также используются в качестве второй
ступени защиты электрооборудования от импульсных перенапряжений
вызванных ударами молнии в систему молниезащиты объекта или линию
электропередач.
ГРОЗОСТОП® ГСК2-*/** 1+1 С, ТУ 3428-002-79740390-2007 – серия двухполюсных УЗИП класса испытаний II на основе оксидно-цинкового варистора и газонаполненного разрядника.
• Предназначены для защиты фазного и нулевого проводников от от противофазных (поперечных) перенапряжений в цепях L/N, N/PE в системах переменного
тока и полюсов L-/L+, L+/PE, L-/PE в системах постоянного тока.
• Состоят из сменных варисторного модуля, модуля с разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм.
• Способны отводить импульсы тока Imax(L/N)(8/20) = 40, 50 кА, Imax(N/PE)(8/20)= 50 кА.
• Выпускаются на номинальное напряжение системы Uo= 60/80, 120/160, 230/325, 280/400, 320/450, 400/570 В АС/DC.
• Применяются в сетях с системами заземления типа TN-S, TT.
• Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов расположенных на сменных модулях. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.
• Для удаленного контроля ГРОЗОСТОП® ГСК2-*/** 1+1 С дополнительно cнабжены “сухими” контактами дистанционной сигнализации. | |
|
| |
Структура наименования ГРОЗОСТОП® ГСК2-*/** 1+1 С :
ГРОЗОСТОП® - торговая марка выпускаемых АО "Хакель" УЗИП;
ГСК - серия устройств для защиты оборудования распределительных сетей до 1000 В комбинированного типа;
2 - класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11;
* - номинальное рабочее напряжение, Uо; АС
** - максимальный разрядный ток, Imax(8/20);
1+1 -количество полюсов и схема подключения УЗИП;
C - наличие дистанционной сигнализации рабочего состояния.
Пример: ГРОЗОСТОП® ГСК2-230/50 1+1 С - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В комбинированного типа, УЗИП класса испытаний II в соответствии с ГОСТ IEC 61643-11, Uо=230 В АС, Imax(8/20)=50 кА, два полюса, схема включения для защиты от противофазных (поперечных) перенапряжений. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжены “сухими” контактами дистанционной сигнализации. | | | |
| |
| |
| |
| |
| |
|
 сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT))
|
сертификат соответствия требованиям ТР ТС 004/2011 «О
безопасности низковольтного оборудования»
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
|
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
|
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015
| |
| |
Теория и особенности применения: | |
| |
|
|
|
|
Дополнительные принадлежности: | |
| |
| |
| |
|
 Технические характеристики:|
Технические характеристики
|
|
|
|
|
|
| |
|
|
|
|
|
| |
Количество полюсов
|
2
|
2
|
2
|
2
|
2
|
2
| |
Класс испытаний УЗИП в соответствии с
ГОСТ IEC 61643-11
|
|
|
II |
II |
|
| |
Вид защиты |
|
|
L/N, N/PE |
|
|
| |
Номинальное рабочее напряжение L/N, UO |
|
|
|
|
|
| |
Макс. длительное рабочее напряжение L/N, UC |
|
|
275/385 В АС/DC |
|
|
| |
Макс. длительное рабочее напряжение N/PE, UC
|
255/360 В АС/DC |
|
|
|
|
|
Максимальный разрядный ток L/N, Imax(8/20) |
|
|
|
|
|
| |
Максимальный разрядный ток N/PE, Imax(8/20)
|
50 кА
|
50 кА
|
50 кА
|
50 кА
|
50 кА
| 50 кА |
Номинальный разрядный ток L/N, In(8/20) |
15 кА |
15 кА |
|
20 кА
|
15 кА |
15 кА | |
Номинальный разрядный ток N/PE, In(8/20)
|
20 кА
|
20 кА
|
20 кА
|
20 кА
|
20 кА
|
20 кА
| |
Временное перенапряжение L/N, UT |
|
|
|
|
|
| |
Временное перенапряжение N/PE, UT
|
1200 В / 0,2 с
|
1200 В / 0,2 с
|
1200 В / 0,2 с
|
1200 В / 0,2 с
|
1200 В / 0,2 с
|
1200 В / 0,2 с
| |
Уровень напряжения защиты при In L/N, Up |
|
|
<1,35 кВ |
|
|
| |
Уровень напряжения защиты при In N/PE, Up
|
<1,3 кВ
|
<1,3 кВ
|
<1,3 кВ
|
<1,3 кВ
|
<1,3 кВ
|
<1,3 кВ
| |
Номинал защитного предохранителя |
|
|
|
|
|
| |
Номинальный ток короткого замыкания, ISCCR |
|
|
|
|
|
| |
Рабочая температура |
|
|
-40... +80°C |
-40... +80°C |
|
| |
Время срабатывания L/N, tA |
< 25 нс |
< 25 нс | < 25 нс |
< 25 нс |
< 25 нс | < 25 нс | |
Время срабатывания N/PE, tA
|
< 100 нс
|
< 100 нс
|
< 100 нс
|
< 100 нс
|
< 100 нс
|
< 100 нс
| |
Степень защиты в соответствии с
ГОСТ 14254-2015 |
|
|
IP20 |
IP20 |
|
| |
Монтаж |
DIN-рейка 35 мм |
DIN-рейка 35 мм | DIN-рейка 35 мм | DIN-рейка 35 мм |
DIN-рейка 35 мм |
DIN-рейка 35 мм | |
Cечение присоединяемых проводников, макс. значения
|
|
|
|
|
|
| |
- жесткий одножильный |
|
|
|
|
|
35 мм²
| |
- гибкий множильный |
|
16 мм² |
|
|
|
| |
Материал корпуса |
Polyamide PA6 |
Polyamide PA6 | Polyamide PA6 |
Polyamide PA6 |
Polyamide PA6 | Polyamide PA6 | |
Cрок эксплуатации |
не менее 10 лет
|
не менее 10 лет |
не менее 10 лет | не менее 10 лет |
не менее 10 лет |
не менее 10 лет | |
Контакты дистанционной сигнализации для моделей с С
|
|
|
|
|
|
| |
- сечение проводника
|
1 мм² | 1 мм² | 1 мм² | 1 мм² |
1 мм² |
1 мм² | |
- макс. коммутируемый ток AC
|
~ 0,5 A |
~ 0,5 A | ~ 0,5 A | ~ 0,5 A |
~ 0,5 A | ~ 0,5 A | |
- макс. коммутируемое напряжение AC
|
~ 250 В |
~ 250 В | ~ 250 В
|
~ 250 В |
~ 250 В |
~ 250 В | |
- макс. коммутируемый ток DC
|
0,1 A |
0,1 A | 0,1 A | 0,1 A |
0,1 A | 0,1 A | |
- макс. коммутируемое напряжение DC
|
250 В |
250 В | 250 В |
250 В |
250 В |
250 В | |
Масса |
|
|
|
|
|
| |
Номер по каталогу | 200 010 | 200 009
|
200 205
| 200 011
| 200 005
| 200 006
| |
| 200 110
| 200 109
|
200 204
| 200 111
| 200 105
| 200 106
|
|
|
Серия УЗИП с индексом (LT) сертифицирована в системе добровольной
сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам ПАО «Газпром» и периодически подвергаются
тестированию и инспекционному контролю независимых экспертов.
УЗИП с
индексом (LT) предназначены для эксплуатации в микроклиматических
районах с диапазоном температур от -60°С до +80°С и на них
распространяется увеличенный гарантийный срок эксплуатации до 5 лет.
|
|
|
Технические характеристики
|
|
|
|
|
|
| |
|
|
|
|
|
| |
Рабочая температура |
|
|
-60... +80°C |
-60... +80°C |
|
| |
Гарантийный срок эксплуатации, год
| 5
|
5 |
5 | 5 |
5 |
5 | |
Номер по каталогу | 200 010
| 200 009
|
200 205
| 200 011
| 200 005
| 200 006
| |
| 200 110
| 200 109
|
200 204
| 200 111
| 200 105
| 200 106 |
| | |
|
|
