Однополюсное однофазное УЗИП класса испытаний I+II комбинированного типа для сетей с системой заземления типа TN-С. Uо = 230/325 В AC/DC. UT = 480 В АС/ 24 часа. Iimp(L/PEN) (10/350) = 25 кА. | |
|
В связи с обновлением модельного ряда с 02.03.2021 г. снимаются с
серийного производства УЗИП SPC VN (DS), SPC VN (DS)(LT). По вопросам возможности изготовления обращайтесь
к сотрудникам коммерческого отдела.
| |
Извещение: ХКР.017.21 ИИ от 12.04.2021 |
| |
|
УЗИП серии SPC VN DS по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса испытаний II. Устанавливаются в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначены для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.
SPC VN DS, ТУ 3428-002-79740390-2007 – серия УЗИП класса испытаний I+II комбинированного типа.
- Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между I и II ступенями защиты.
- Предназначены для защиты фазного провода L/N, L/PEN, L/PE при воздушном или кабельном вводе в системах переменного тока и полюсов L-/L+, L+/PE, L-/PE в системах постоянного тока.
- Способны отводить импульсы тока Iimp (L/PEN)(10/350)= 25 кА, Imax (L/PEN)(8/20)= 120 кА.
- Обеспечивают уровень напряжения защиты при Iimp Up<1200 В.
- Состоят из оксидно-цинковых варисторов, газонаполненного разрядника и стабилитрона.

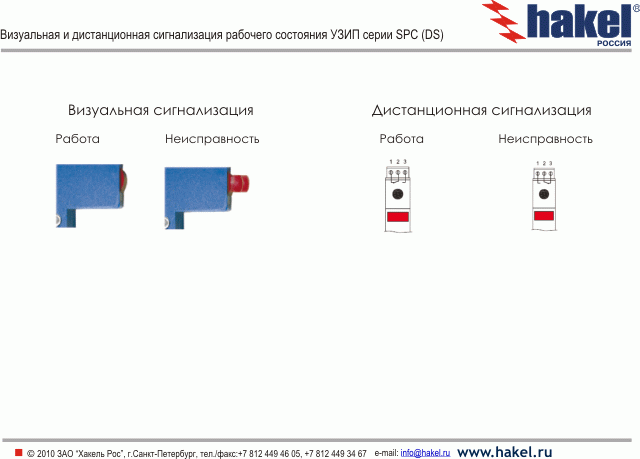

- Варисторные секции снабжены терморасцепителями. В исправном состоянии индикатор утоплен, в неисправном - выдвинут.
- Применяются в сетях с системой заземления типа TN-C.
- SPC VN DS cнабжены контактами дистанционной сигнализации.

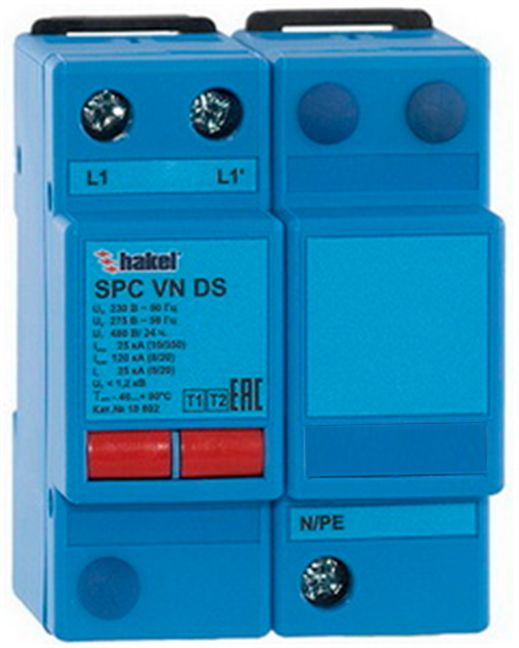

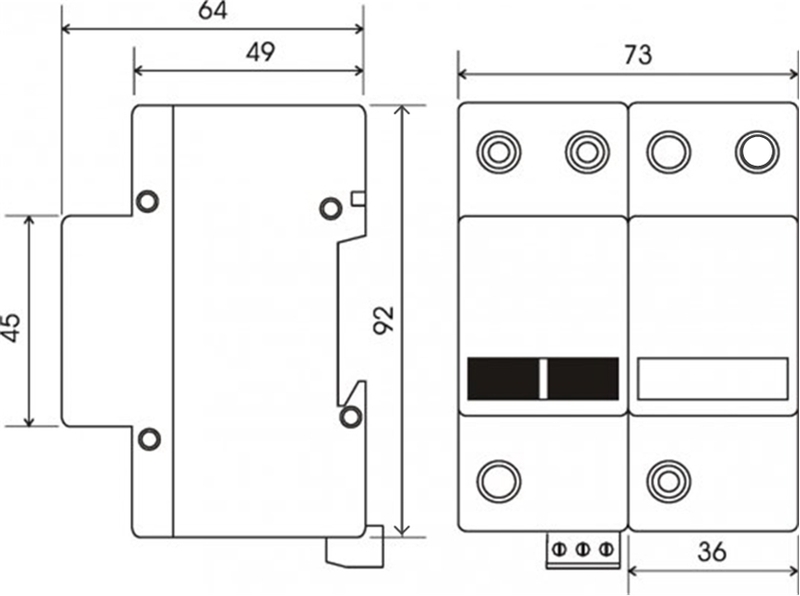

УЗИП серии SPC VN (DS) выпускаются в корпусах Mod.1. Особенностью корпуса Mod.1 является наличие двойных клемм для подключения фазных проводников (L – L’), что позволяет применять схему подключения типа «V»- соединение и использовать провода большего сечения.
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
|
 cертификат соответствия требованиям ТР ТС 004/2011 «О
безопасности низковольтного оборудования»
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
|
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
|
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015
| |
| |
Теория и особенности применения: | |
| |
| |
|
Дополнительные принадлежности: | |
| |
| |
| |
|
 Технические характеристики:
|
|
|
Технические характеристики |
| |
|
| |
Класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11
|
I+II | |
Вид защиты |
L/N, L/PEN, L/PE | |
Номинальное напряжение системы, UO |
230/325 В АС/DC | |
Макс. длительное рабочее напряжение, UC |
275/385 В АС/DC
| |
Импульсный ток Iimp(10/350) |
| |
Коммутируемый заряд Q |
12,5 A×с | |
Удельная энергия W/R |
156 кДж/Ом | |
Временное перенапряжение UT |
| |
Ток утечки при 480 В АС, IL |
<1,4 мА | |
Уровень напряжения защиты при Iimp, Up |
| |
Максимальный разрядный ток Imax(8/20) |
|
Номинальный разрядный ток In(8/20) |
25 кА | |
Номинал защитного предохранителя |
250 A gG |
Номинал защитного предохранителя при "V" - соединении |
| |
Допустимый ток короткого замыкания, Ip |
80 кА | |
Рабочая температура, υ |
-40...+80°C | |
Время срабатывания tA |
< 25 нс | |
Степень защиты в соответствии с ГОСТ 14254 |
IP20 | |
Монтаж |
DIN-рейка 35 мм | |
Cечение присоединяемых проводников
|
| |
- жесткий одножильный |
35 мм² | |
- гибкий множильный |
25 мм² | |
Материал корпуса |
Polyamide PA6 | |
Цвет корпуса |
синий | |
Cрок эксплуатации |
| |
Контакты дистанционной сигнализации для моделей с DS |
не менее 10 лет | |
- электрическая прочность |
3,75 кВэфф | |
- сопротивление изоляции |
2 x 107 Ом | |
- макс. коммутируемый ток |
~ 0,5 A | |
- макс. коммутируемое напряжение |
~ 250 В | |
Масса |
370 г | |
Номер по каталогу |
10 801 | |
|
10 802 |
|
| | |
|
|
