Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В

Помехоподавляющие фильтры со встроенными УЗИП класса III

Pl-k IT DS

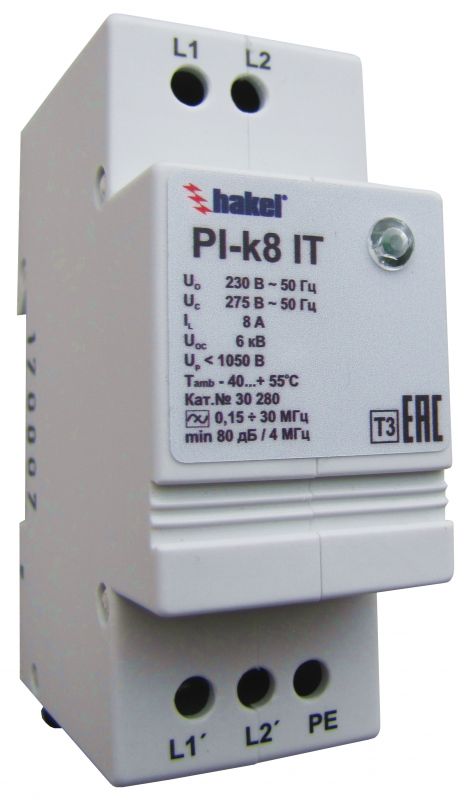

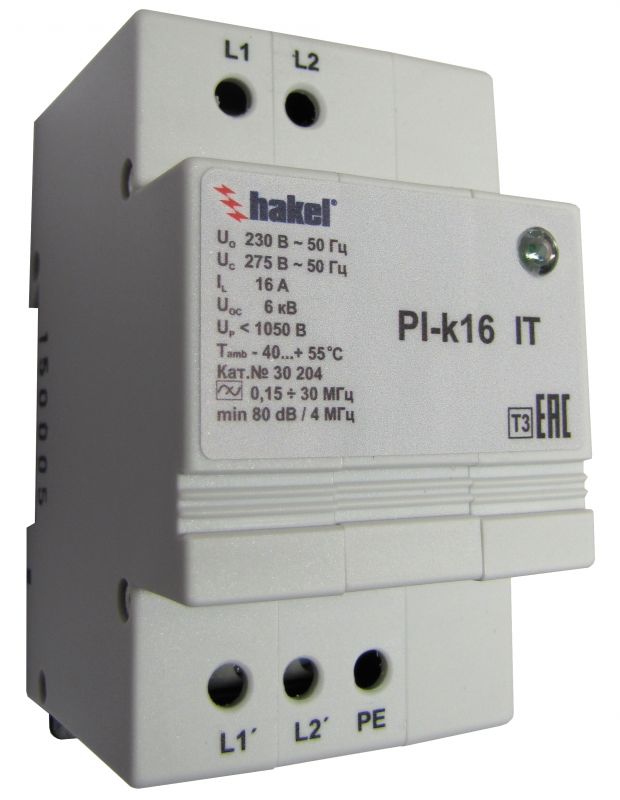

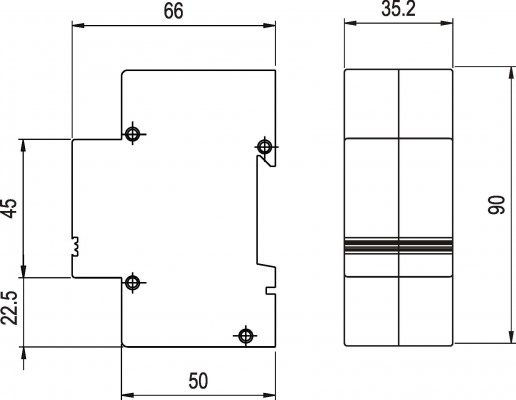

PI-k8 IT		PI-k16 IT

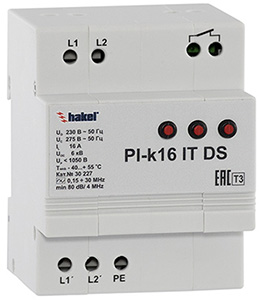

PI-k16 IT DS
Однофазные помехоподавляющие фильтры со встроенным УЗИП класса испытаний III для сетей с системой заземления типа IT. IL= 8, 16 A.
Помехоподавляющие фильтры серии PI-k* IT (DS) со встроенным УЗИП класса испытаний III, согласно ГОСТ Р 51992 (ГОСТ IEC 61643-11), предназначены для защиты чувствительного электронного оборудования от высокочастотных помех и импульсных перенапряжений в низковольтных силовых распределительных системах переменного/постоянного тока с системой заземления типа IT.      Помехоподавляющие фильтры устанавливаются после УЗИП класса испытаний II в распределительные щиты непосредственно возле защищаемого оборудования.     PI-k* IT DS, ТУ 3428-002-79740390-2007 – серия однофазных помехоподавляющих фильтров с встроенным УЗИП класса испытаний III для сетей с сиcтемой заземления типа IT.   • Предназначены для защиты оборудования в цепях L1/L2, L/PE от высокочастотных помех и импульсных перенапряжений. • Выпускаются на номинальный рабочий ток IL= 8, 16 A, номинальное рабочее напряжение UO= 6, 12, 24, 48, 60, 80, 110, 120, 130, 160, 230 В (AC/DC). • В конструкции фильтров применяются ферромагнитные сердечники с магнитной проницаемостью μ > 80000. • Встроенное УЗИП выполнено по двухступенчатой схеме с использованием варисторов L1/L2 и газонаполненного разрядника L/PE. • Визуальный контроль рабочего состояния Pl-k8 IT, PI-k16 IT проводится с помощью светодиода зеленого цвета. В исправном состоянии светодиод светится, в аварийном - нет. • Визуальный контроль рабочего состояния Pl-k16 IT DS проводится с помощью индикаторов красного цвета. В исправном состоянии индикаторы утоплены, в аварийном - выдвинуты. Для удаленного контроля  устройство дополнительно cнабжено “сухими” контактами дистанционной сигнализации. • Защищаемое оборудование рекомендуется присоединять к фильтру с помощью экранированного кабеля.      При измерениях, производимых на электроустановке, когда методикой измерений предусматриваются испытания высокими напряжениями (например проверка сопротивления изоляции и т.д.) необходимо отключать фильтр от электроустановки. Несоблюдение этого правила приведет к искажению результатов измерения или в худшем случае к выходу из строя фильтра.
Схемы:
принципиальная схема Pl-k8 IT, Pl-k16 IT
принципиальная схема Pl-k16 IT DS
схема подключения в электрическую сеть с системой заземления типа  IT
характеристики затухания помехоподавляющих фильтров
визуальная и дистанционная сигнализация рабочего состояния
