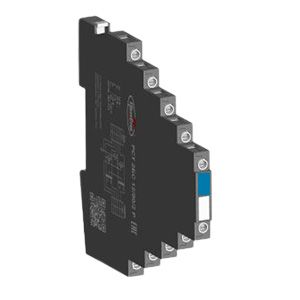

УЗИП РСТ 2БС ** Exi - серии РУБЕЖ РСТ в корпусе толщиной 7.4 мм для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников 2. U_o = 6, 24 В DC. I_L= 2 А. I_Total(8/20) = 10 кА. Скорость передачи данных не более 1 Мбит/с. Предназначено для защиты оборудования по цепям в которые недопустимо внесение дополнительных сопротивлений. Вид взрывозащиты - искробезопасная цепь.

УЗИП серии РСТ 2БС ** Exi, ТУ 3428-002-79740390-2007 предназначены для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.) от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) поступающих со стороны искробезопасных цепей в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

УЗИП серии РСТ 2БС ** Exi, ТУ 3428-002-79740390-2007 размещены в тонком пластмассовом корпусе для крепления на DIN-рейку 35 мм.

- Применяются во взрывоопасных газовых средах взрывоопасных зон помещений и наружных установок согласно маркировкам взрывозащиты 0Ex ia IIC T6 Ga X (в соответствии с ТР ТС 012/2011, ГОСТ 31610.0-2014, ГОСТ 31610.11-2014 и ГОСТ Р МЭК 60079-25 – 2012).

- Конструкция УЗИП предусматривает его эксплуатацию во взрывоопасных зонах классов 1 – 2 при установке в ЩЗИП®-ТМ-Ex с видом взрывозащиты «d».

- Первая ступень защиты выполнена на газонаполненных разрядниках, вторая на TVS-диодах с Рppm=1500 Вт.

- Количество защищаемых пар проводников - 2, подключение сигнальных проводников с помощью винтовых клемм до 4 мм².
- Выпускаются на номинальное рабочее напряжение UО= 6, 24 В DC, максимальный ток IL= 2 А.
- Скорость передачи данных до 1 Мбит/с.

Обеспечение взрывозащиты:

Взрывозащищенность устройств серии РСТ 2БС ** Exi обеспечивается видом взрывозащиты "искробезопасность «ia»" (для уровня взрывозащиты Ga электрооборудования групп II) по ТР ТС 012/2011 (ГОСТ 31610.11-2014 «Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь «i», а также выполнением требований ГОСТ 31610.0-2014 «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»), а именно:

- при испытании и оценке цепей на искровое воспламенение использовался коэффициент безопасности 1.5;

- при оценке температурного класса поверхности использовался коэффициент безопасности по напряжению или току 1.0;

- оборудование, отвечающее требованиям к разделениям табл. 5 ГОСТ 31610.11-2014, должно быть снабжено оболочкой со степенью защиты IP20 в соответствии с условиями эксплуатации и требованиями МЭК 60529;

- изоляция между искробезопасной цепью и корпусом или заземленными частями электрооборудования должна выдерживать эффективное испытательное напряжение не менее 500 В;

- температура нагрева наружной поверхности оболочки изделия не превышает допустимую для температурного класса Т6 по ГОСТ 31610.0-2014 с учетом максимальной температуры окружающей среды.

Структура наименования РСТ 2БС ** Exi:
РСТ - устройство серии (Р)УБЕЖ для защиты оборудования (С)лабо(Т)очных цепей, размещено в корпусе толщиной 7.4 мм для крепления на DIN-рейку 35 мм;

2 - количество защищаемых пар;

БС - схема защиты при которой в цепи отсутствуют дополнительные сопротивления;

** - номинальное рабочее напряжение UО= 6, 30 В DC;

Exi - вид взрывозащиты - искробезопасная цепь.

Пример: РСТ 2БС 6 Exi - УЗИП серии РУБЕЖ РСТ производства АО "Хакель" для защиты оборудования слаботочных цепей, размещено в корпусе толщиной 7.4 мм для крепления на DIN-рейку 35 мм, количество пар защищаемых проводников - 2, в цепь не вносятся дополнительное сопротивление, номинальное рабочее напряжение U_o= 6 В DC, номинальный ток I_L = 2 А, вид взрывозащиты - искробезопасная цепь, устройство сделано в России.

Схемы:

схема электрическая принципиальная РСТ 2БС ** Exi

Сертификаты:

cертификат соответствия требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» - в процессе сертификации

сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ

сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012

сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015

сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2015)
