Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В

УЗИП класса I+II+III

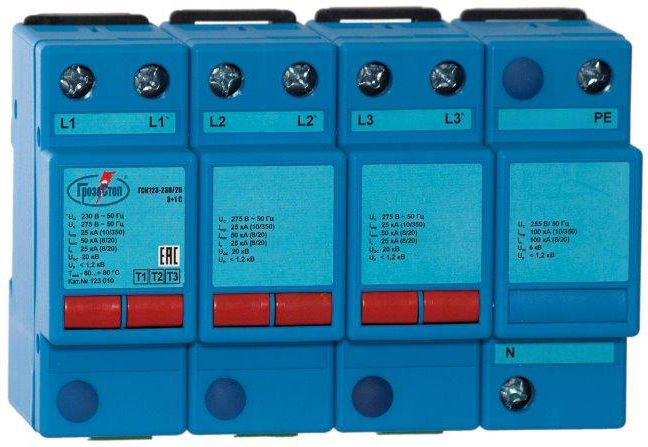

ГСК123-230/25 3+1 С



Четырехполюсные УЗИП класса испытаний I,II,III комбинированного типа для сетей с системой заземления типа TN-S, TT. Uo = 230/380 В 50 Гц. Iimp(L/N) (10/350)= 25 кА, Iimp(N/PE)(10/350)= 100 кА. Выполнены по схеме для защиты от поперечных перенапряжений в цепях "провод - провод".
Устройства серии ГРОЗОСТОП® ГСК123-230/25 3+1 С по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса испытаний II и III.  Устанавливаются в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначены для защиты оборудования в низковольтных силовых распределительных системах до 1000 В  при воздушном или кабельном вводе электропитания.      ГРОЗОСТОП® ГСК123-230/25 3+1 С, ТУ 3428-002-79740390-2007 – серия двухполюсных УЗИП класса испытаний I, II, III на основе оксидно-цинковых варисторов и газонаполненного разрядника.   • Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между ступенями защиты. • Не требуют установки УЗИП дополнительных ступеней защиты при расстоянии до защищаемого оборудования не более 5 м по кабелю.  • Выполнены по схеме для защиты от поперечныхных перенапряжений в цепях "провод - земля". • Способны отводить импульсы тока  Iimp(L/N) (10/350)= 25 кА, Iimp(N/PE)(10/350)= 100 кА. • Обеспечивают уровень напряжения защиты при Uoc Up <900 В. • Работают в температурном диапазоне -40...+80°C. • Варисторные секции снабжены терморасцепителями. В исправном состоянии индикатор утоплен, в неисправном - выдвинут. • Для удаленного контроля ГРОЗОСТОП® ГСВ123-230/25 3+1 С дополнительно cнабжены “сухими” контактами дистанционной сигнализации.
Структура наименования ГРОЗОСТОП®  ГСК123-230/25 3+1 С :   ГРОЗОСТОП® - торговая марка выпускаемых АО "Хакель"  УЗИП; ГСК - серия устройств  для защиты оборудования распределительных сетей до 1000 В комбинированного типа; 123 - класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11; * -  номинальное напряжение системы, Uо AC; ** -  импульсный ток, Iimp(L/N)(10/350); 3+1 - количество полюсов и схема подключения УЗИП; C - наличие дистанционной сигнализации рабочего состояния.   Пример: ГРОЗОСТОП® ГСК123-230/25 3+1 С  - УЗИП производства АО "Хакель" для защиты  оборудования распределительных сетей до 1000 В ограничивающего типа, УЗИП класса испытаний I, II, III в соответствии с ГОСТ IEC 61643-11, Uо=230 В АС, Iimp(L/N)(10/350)=25 кА, четыре полюса, схема включения для защиты от поперечных перенапряжений. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжены “сухими” контактами дистанционной сигнализации.
Схемы:

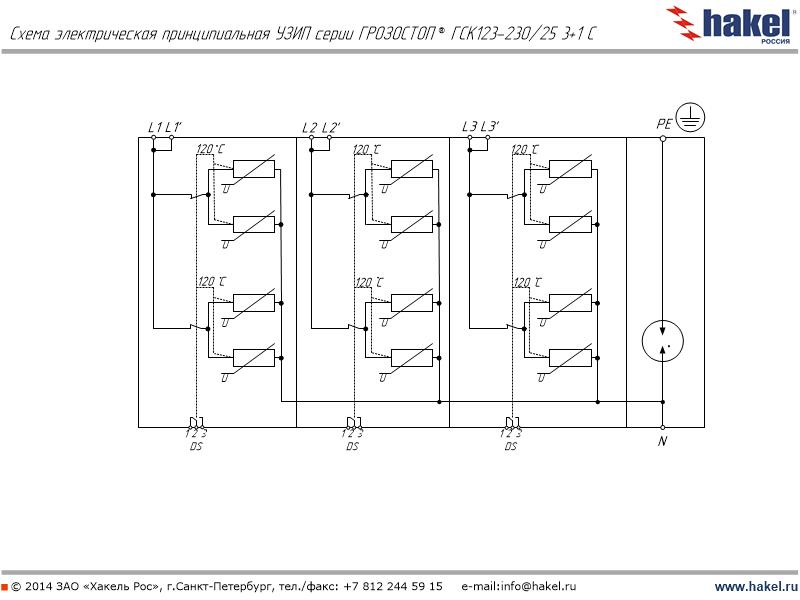

схема электрическая принципиальная УЗИП серии ГРОЗОСТОП ® ГСК123-230/25 3+1 С

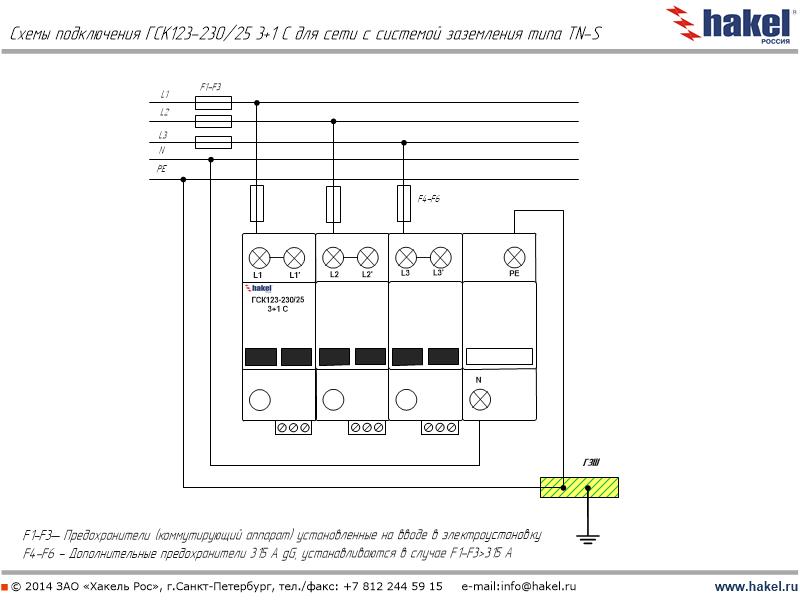

схема подключения УЗИП серии ГРОЗОСТОП ® ГСК123-230/25 3+1 С к трехфазной сети с системой заземления типа TN-S
схема подключения УЗИП серии ГРОЗОСТОП ® ГСК123-230/25 3+1 С к трехфазной сети с системой заземления типа TN-S "V - соединение"
Сертификаты:
сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT))
сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015
Теория и особенности применения:
УЗИП и его параметры
Дополнительные принадлежности:
прибор для диагностики УЗИП TESTER H1
клеммная коробка HAKELBOX-6-S

Технические характеристики:

Технические характеристики ГСК123-230/25 3+1 С   ГСК123-230/25 3+1 Количество полюсов 4 Класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11 I, II, III Вид защиты L/N, N/PE Номинальное напряжение системы / 50 Гц, UO 230/380 В Максимальное длительное рабочее напряжение L/N / 50 Гц, UC  275 B Максимальное длительное рабочее напряжение N/PE / 50 Гц, UC  255 B Импульсный ток L/N, Iimp(10/350)  25 кА Импульсный ток N/PE, Iimp(10/350)  100 кА  Коммутируемый заряд L/N, Q  12,5 A×с Коммутируемый заряд N/PE, Q   25 A×с  Удельная энергия L/N, W/R   156 кДж/Ом Удельная энергия N/PE, W/R    2500 кДж/Ом  Суммарный импульсный ток  ITotal(10/350) 100 кА  Максимальный разрядный ток, Imax(8/20) 50 кА Номинальный разрядный ток L/N, In(8/20) 25 кА Номинальный разрядный ток N/PE, In(8/20) 100 кА Испытательный импульс L/N, Uoc(1,2/50) 20 кВ Испытательный импульс N/PE, Uoc(1,2/50)  6 кВ Уровень напряжения защиты L/N при Iimp, Up  < 1,2 кВ  Уровень напряжения защиты L/N при Uoc, Up < 900 В Временное перенапряжение L/N,  UT 335 В/ 5 с Временное перенапряжение N/PE,  UT 1200 В/ 0,2 с Номинал защитного предохранителя 315 A  gG Номинал защитного предохранителя при "V" - соединении 125 A  gG Номинальный ток короткого замыкания, ISCCR 80 кА Рабочая температура -40...+80°C Время срабатывания L/N, tA < 25 нс Время срабатывания N/PE, tA < 100 нс Степень защиты в соответствии с ГОСТ 14254-2015  IP20 Монтаж DIN-рейка 35 мм Cечение присоединяемых проводников, макс. значения 50 мм² Материал корпуса  Polyamide PA6 Cрок эксплуатации не менее 10 лет Контакты дистанционной сигнализации для моделей с С   - электрическая прочность 3,75 кВ - сопротивление изоляции 2 x 107 Ом - макс. коммутируемый ток ~ 0,5 A - макс. коммутируемое напряжение  ~ 250 В Масса 1125 г Номер по каталогу 123 010   123 011



Серия УЗИП с индексом (LT) сертифицирована в системе добровольной сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам  ПАО «Газпром» и периодически подвергаются тестированию и инспекционному контролю независимых экспертов.   УЗИП с индексом (LT) предназначены для эксплуатации в микроклиматических районах с диапазоном температур от -60°С до +80°С и на них распространяется увеличенный гарантийный срок эксплуатации до 5 лет.



Технические характеристики	ГСК123-230/25 3+1 С (LT)
	ГСК123-230/25 3+1 (LT)
Рабочая температура	-60...+80 °C
Гарантийный срок эксплуатации, год	5
Номер по каталогу	123 110
	123 111
