Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения

УЗИП серий DTR, DTNVR

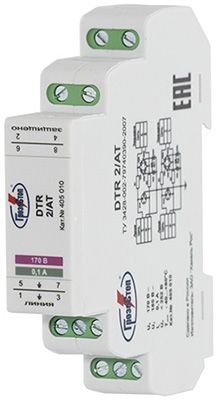

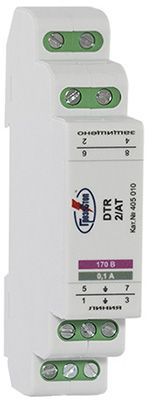

DTR */AT

УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников 1-2. UO= 170 В. IL= 250 мА. In (8/20) = 20 кА. В УЗИП применяется TVS-диод с Рppm=1500 Вт. Скорость передачи данных до 10 Мбит/с. Предназначены для защиты высокоскоростных телефонных линий с ADSL-модемом.

УЗИП серий DTR */AT, ТУ 3428-002-79740390-2007 предназначены для защиты телефонных линий со скоростью передачи данных до 10 Мбит/с от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0В -1  зон молниезащиты в соответствии с  ГОСТ Р МЭК 62305-1-2010.   УЗИП серии DTR */AT, ТУ 3428-002-79740390-2007 размещены в корпусе для установки на DIN-рейку 35 мм. - Первая ступень защиты выполнена на газонаполненных разрядниках с In (8/20) = 20 кА, вторая на TVS-диодах с Рppm=1500 Вт. - Количество защищаемых пар проводников 1-2, подключение с помощью винтовых клемм 0.25-4.0 мм². - Выпускаются на номинальное рабочее напряжение Uo=170 В DC, номинальный ток IL= 250 мА. - Скорость передачи данных до 10 Мбит/с.

Структура наименования DTR */AT: DTR - устройство  для защиты оборудования слаботочных цепей с  номинальным током IL= 250 мА,  размещено в корпусе для крепления на DIN-рейку 35 мм; * - количество защищаемых пар проводников - 1, 2; AT - устройство для защиты оборудования от заноса высокого потенциала со стороны телефонных линий с номинальным рабочим напряжением Uo= 170 В DC, номинальным током IL= 250 мА, скоростью передачи данных до 10 Мбит/с.    Пример: DTR 2/AT - УЗИП производства  АО "Хакель" для защиты оборудования слаботочных цепей,  размещено в корпусе для крепления на DIN-рейку 35 мм, количество пар защищаемых проводников - 2, номинальное рабочее напряжение Uo= 170 В DC, номинальный ток IL=250 мА, скорость передачи данных 10 Мбит/с, первая ступень защиты выполнена на газонаполненных разрядниках с In (8/20) = 20 кА, вторая ступень защиты выполнена на TVS-диодах с Рppm=1500 Вт. Применяются для защиты оборудования от заноса высокого потенциала со стороны телефонных линий.

Схемы:

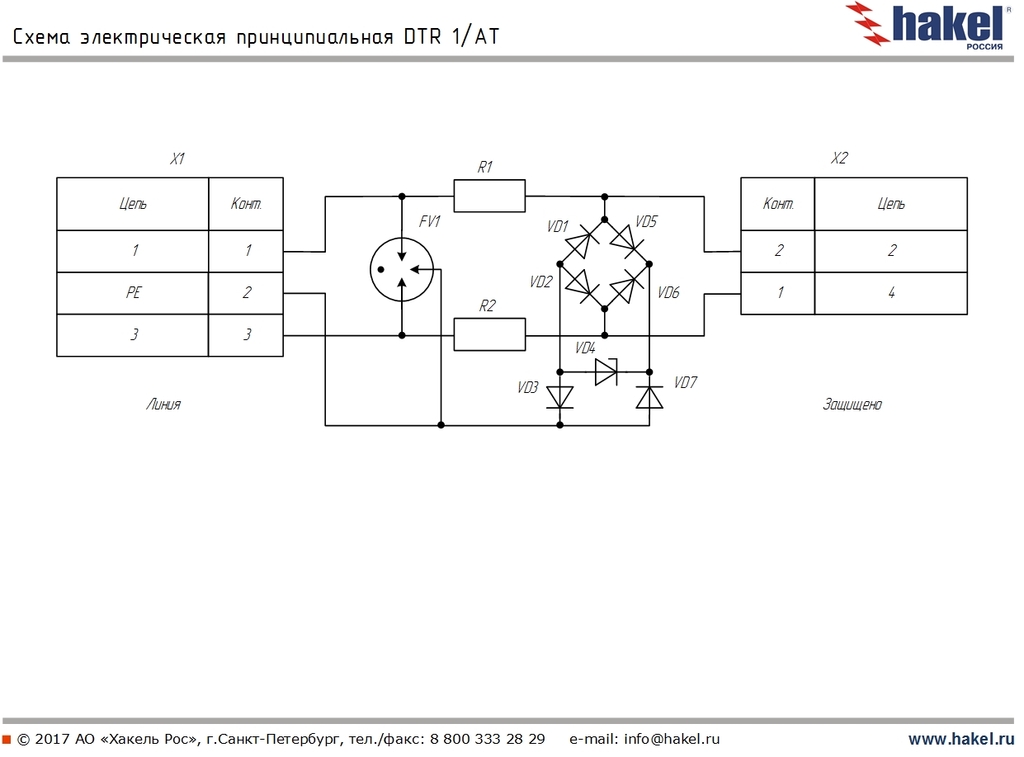

схема электрическая принципиальная DTR 1/AT

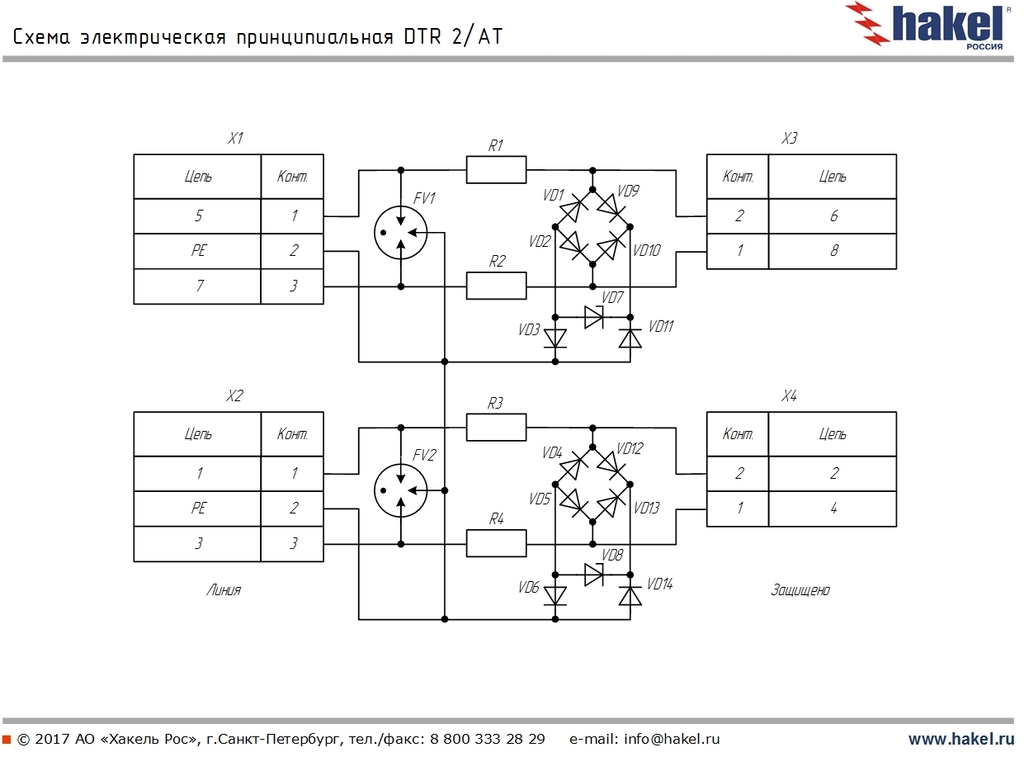

схема электрическая принципиальная DTR 2/AT

Сертификаты:

сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT)) сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012  сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015  сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2015)

Теория и особенности применения:

УЗИП и его параметры

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

клеммная коробка HAKELBOX-6-S

Технические характеристики:

Технические характеристики		DTR 1/AT	DTR 2/AT
Количество защищаемых пар		1	2
Номинальное рабочее напряжение, DC/АС	Uо	170 В / 120 В	170 В / 120 В
Макс. длительное рабочее напряжение, DC/АС	UC	185 В / 132 В	185 В / 132 В
Номинальный ток	IL	250 мА	250 мА
Род тока		постоянный/переменный, 50 Гц	постоянный/переменный, 50 Гц
D1 Импульсный ток (10/350), линия/PE	Iimp	2.5 кА	2.5 кА
С2 Номинальный разрядный ток (8/20), линия/РЕ	In	20 кА	20 кА
Уровень напряжения защиты при I = 1 кА (8/20): линия-линия; линия-РЕ	Up	< 380 В < 700 В	< 380 В < 700 В
С3 Уровень напряжения защиты при 1 кВ/мкс: линия-линия; линия-РЕ	Up	< 250 В < 500 В	< 250 В < 500 В
Макс. допустимая импульсная мощность рассеиваемая TVS-диодами	Рppm	1500 Вт	1500 Вт
Время срабатывания: линия-линия/линия-РЕ	tA	< 1/100 нc	< 1/100 нс
Скорость передачи данных, не более		10 Мбит/с	10 Мбит/с
Вносимое сопротивление в провод	R	1.5 Ом	1.5 Ом
Паразитная емкость	С	1.5 нФ	1.5 нФ
Вид климатического исполнения по ГОСТ 15150-69		У2.1**	У2.1**
Рабочая температура		-40...+80 °C	-40...+80 °C
Степень защиты в соответствии с ГОСТ 14254		IP20	IP20
Монтаж		DIN-рейка 35 мм	DIN-рейка 35 мм
Cечение присоединяемых проводников		0.25-4.0 мм²	0.25-4.0 мм²
Материал корпуса		Polyamide PA6	Polyamide PA6
Цвет корпуса		серый	серый
Категория в соответствии с ГОСТ IEC 61643-21		C2, C3, D1	C2, C3, D1
Масса		70 г	140 г
Номер по каталогу		405 014	405 009



Серия УЗИП с индексом (LT) сертифицирована в системе добровольной сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам  ПАО «Газпром» и периодически подвергаются тестированию и инспекционному контролю независимых экспертов.   УЗИП с индексом (LT) предназначены для эксплуатации в микроклиматических районах с диапазоном температур от -60°С до +80°С и на них распространяется увеличенный гарантийный срок эксплуатации до 5 лет.



Технические характеристики		DTR 1/AT (LT)	DTR 2/AT (LT)
Рабочая температура		-60...+80 °C	-60...+80 °C
Гарантийный срок эксплуатации, год		5	5
Номер по каталогу		400 649	400 391
