Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В

УЗИП класса I

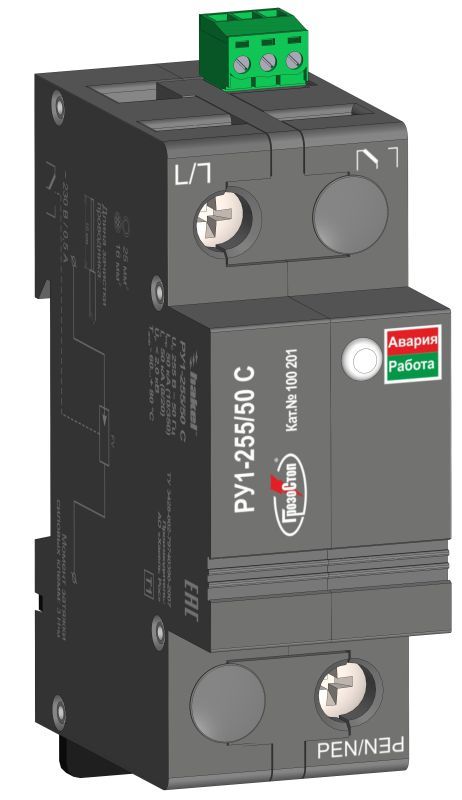

РУ1-*/50 C



Устройство РУ1-*/50 ** соответствует УЗИП класса испытаний I и применяется в низковольтных электрических сетях на границе 0А(В) - 1 зон молниезащиты (в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003) при кабельном или воздушном вводах электропитания в качестве I ступени защиты, в соответствии с ГОСТ Р 50571-4-44-2011, ГОСТ Р 50571.5.53-2013, ГОСТ IEC 61643-11-2013. Uc = 255, 440 В AC; Iimp(10/350) = 50 кА.

РУ1-*/50 ** представляет собой однополюсное УЗИП коммутирующего типа предназначенное для защиты силовых цепей переменного тока в сетях с системами заземления типа TN-S, TN-C и ТТ.   Конструкция УЗИП не предусматривает его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных помещениях.   Cтруктура наименования РУ1-*/50 **   ГРОЗОСТОП® - торговая марка выпускаемых АО "Хакель"  УЗИП; РУ - серия УЗИП (Р)убеж коммутирующего типа на основе (У)гольного разрядника; 1 -  класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11; * -  максимальное длительное рабочее напряжение системы, Uc AC; 50 - импульсный ток Iimp (10/350); ** - наличие дистанционной сигнализации рабочего состояния С.   Пример: РУ1-255/50 C - однополюсное УЗИП коммутирующего типа торговой марки ГРОЗОСТОП® производства АО "Хакель" для защиты  оборудования распределительных сетей до 1000 В, класса испытаний I в соответствии с ГОСТ IEC 61643-11; Uc = 255 В АС, Iimp = 50 кА. Для удаленного контроля рабочего состояния УЗИП дополнительно снабжено “сухим” контактом дистанционной сигнализации.

Схемы:

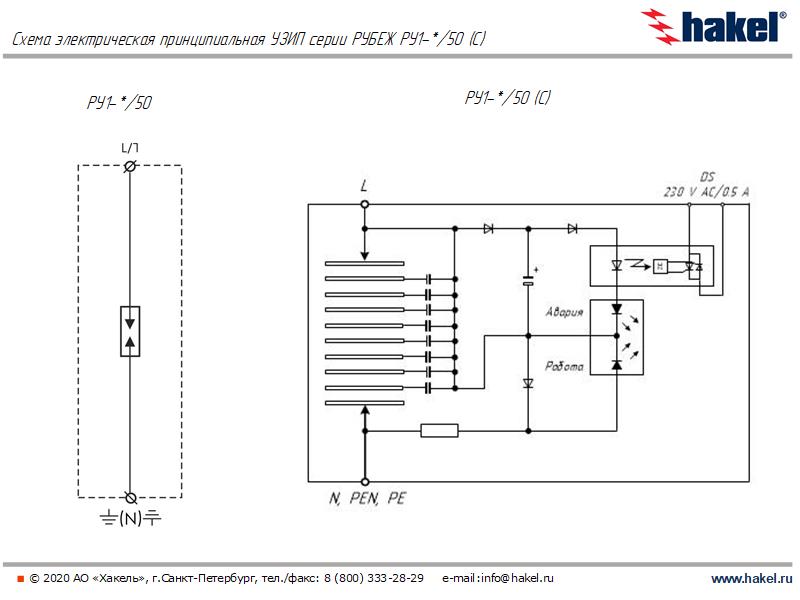

схемы электрические принципиальные УЗИП РУ1-*/50 (C)

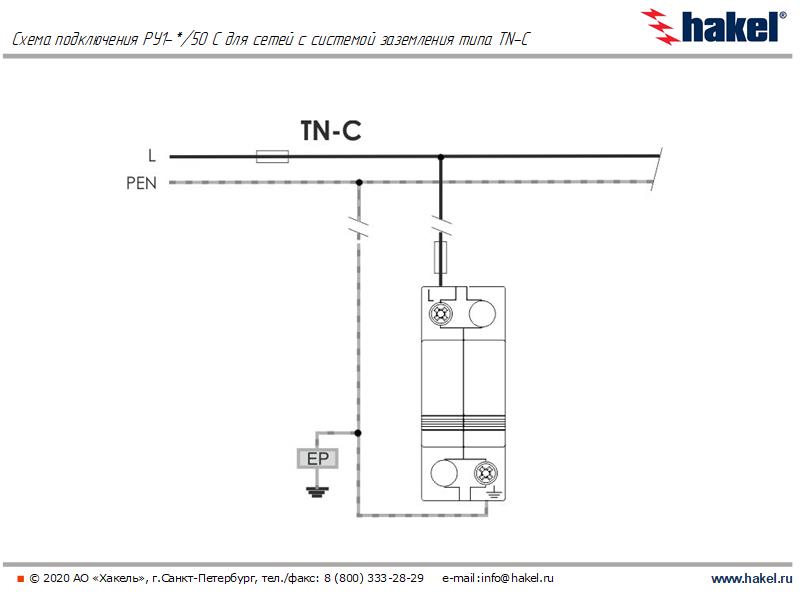

схема подключения РУ1-*/50 (C) для сетей с системой заземления типа TN-C

Сертификаты:

сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ

сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»

сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012

сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015

сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015

Технические характеристики
