Уcтройства защиты от импульсных перенапряжений и помех
УЗИП систем передачи данных, управления, контроля и измерения

УЗИП серий РСТ

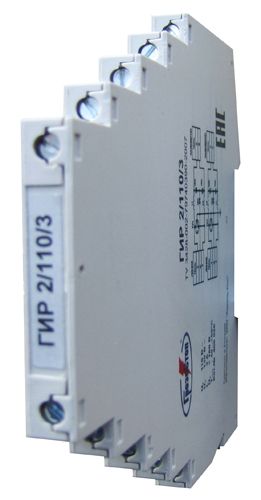

ГИР 2/**/3

УЗИП в корпусе толщиной 7.7 мм для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников 2. Uo= 6, 12, 24, 30, 48, 60, 110 В DC; 150 В АС. IL=3 А. ITotal(8/20)=10 кА. Скорость передачи данных  до 1 Мбит/с.

УЗИП серии  ГИР 2/**/3, ТУ 3428-002-79740390-2007 предназначены для защиты оборудования от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.   УЗИП серии ГИР 2/**/3, ТУ 3428-002-79740390-2007 размещены в корпусе толщиной 7.7 мм для установки на DIN-рейку 35 мм. - Первая ступень защиты выполнена на газонаполненных разрядниках с In(8/20)= 5 кА, вторая на TVS-диодах с Рppm= 1500 Вт. - Количество защищаемых пар проводников 2, подключение с помощью винтовых клемм. - Выпускаются на номинальное рабочее напряжение Uo= 6, 12, 24, 30, 48, 60, 110 В DC; 150 В AC, номинальный ток IL=3 А. - Способны пропускать суммарный ток ITotal (8/20)=10 кА, ITotal (10/350)=1 кА. - Скорость передачи данных до 1 Мбит/с. - Возможно подключение к шине заземления через контакт на обратной стороне корпуса и DIN-рейку 35 мм.

Структура наименования ГИР 2/**/3: ГИР - устройство  для защиты оборудования слаботочных цепей,  размещено в корпусе толщиной 7.7 мм для крепления на DIN-рейку 35 мм; 2 - количество защищаемых пар проводников 2; ** - номинальное рабочее напряжение линия-линия Uo= 6, 12, 24, 30, 48, 60, 110 В DC; 150 В АС. 3 - номинальный ток IL=3 A;

Схемы:

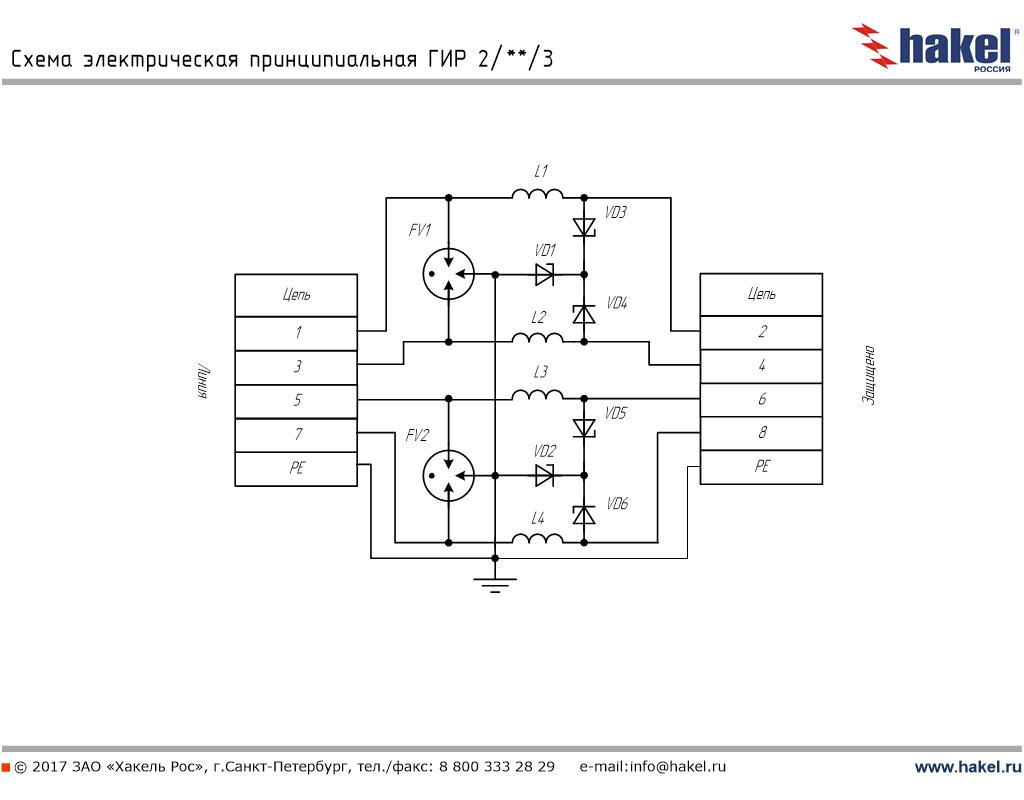

схема электрическая принципиальная ГИР 2/**/3

Сертификаты:

сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT)) сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012  сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015  сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2015)

Теория и особенности применения:

УЗИП и его параметры

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

клеммная коробка HAKELBOX-6-S

Технические характеристики УЗИП на номинальное рабочее напряжение Uo= 6, 12, 24, 30 В DC

Технические характеристики   ГИР 2/6/3 ГИР 2/12/3 ГИР 2/24/3 ГИР 2/30/3 Количество защищаемых пар   2 2 2 2 Номинальное рабочее напряжение DC/AC, линия/линия UO 6 В/4 В  12 В/8 В   24 В/16 В  30 В/20 В   Макс. длительное рабочее напряжение DC/AC, линия/линия UC 7 В/5 В  15 В/11 В 28 В/20 В  36 В/25 В Номинальный ток IL 3 А 3 А 3 А 3 А Устойчивость к переменному току, 50 Гц, линия/PE 5 А 5 А 5 А 5 А D1 Импульсный ток (10/350), линия/PE Iimp 500 А 500 А 500 А 500 А D1 Суммарный импульсный ток (10/350), линия+линия/PE ITotal 1 кА 1 кА 1 кА 1 кА С2 Номинальный разрядный ток (8/20), линия/линия, линия/PE In 5 кА 5 кА 5 кА 5 кА C2 Суммарный разрядный ток (8/20), линия+линия/PE ITotal 10 кА 10 кА 10 кА 10 кА С3 Уровень напряжения защиты при скорости нарастания 1кВ/мкс, линия/линия, линия/РЕ Up < 10 В < 20 В < 40 В < 50 В Уровень напряжения защиты при С2, линия/линия Up < 25 В < 40 В < 55 В < 70 В Уровень напряжения защиты при С2, линия/PE Up < 40 В < 60 В < 80 В < 100 В Время срабатывания, линия/линия tA < 1 нc < 1 нc < 1 нc < 1 нc Время срабатывания, линия/PE tA < 100 нc < 100 нc < 100 нc < 100 нc Режимы повреждения по ГОСТ IEC 621643-21 режим 1, режим 2 режим 1, режим 2 режим 1, режим 2 режим 1, режим 2 Скорость передачи данных, не более   1 Мбит/с 1 Мбит/с 1 Мбит/с 1 Мбит/с Вносимая индуктивность (в проводник) L 4.7 мкГн 4.7 мкГн 4.7 мкГн 4.7 мкГн Вид климатического исполнения по ГОСТ 15150-69 У2.1** У2.1** У2.1** У2.1** Рабочая температура -40...+80 °C  -40...+80 °C -40...+80 °C  -40...+80 °C Степень защиты в соответствии с ГОСТ 14254    IP20 IP20  IP20 IP20 Монтаж   DIN-рейка 35 мм DIN-рейка 35 мм DIN-рейка 35 мм DIN-рейка 35 мм Cечение присоединяемых проводников    - одножильный   0.25-4.0 мм²   0.25-4.0 мм² 0.25-4.0 мм²   0.25-4.0 мм²  - многожильный     0.25-2.5 мм²   0.25-2.5 мм²   0.25-2.5 мм²   0.25-2.5 мм²   Материал корпуса    Polyamide PA6 Polyamide PA6  Polyamide PA6 Polyamide PA6 Цвет корпуса   серый серый серый серый Категория в соответствии с ГОСТ IEC 61643-21   A2, B2, C2, C3, D1 A2, B2, C2, C3, D1 A2, B2, C2, C3, D1 A2, B2, C2, C3, D1 Масса   68 г 68 г 68 г 68 г Номер по каталогу   406 020 406 021 406 022 406 023                         Серия УЗИП с индексом (LT) сертифицирована в системе добровольной сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам  ПАО «Газпром» и периодически подвергаются тестированию и инспекционному контролю независимых экспертов.   УЗИП с индексом (LT) предназначены для эксплуатации в микроклиматических районах с диапазоном температур от -60°С до +80°С и на них распространяется увеличенный гарантийный срок эксплуатации до 5 лет.   Технические характеристики 1 ГИР 2/6/3 (LT) ГИР 2/12/3 (LT) ГИР 2/24/3 (LT) ГИР 2/30/3 (LT) Рабочая температура -60...+80 °C  -60...+80 °C -60...+80 °C -60...+80 °C  Гарантийный срок эксплуатации, год   5  5 5 5 Номер по каталогу   406 120 406 121 406 122 406 123

Технические характеристики УЗИП на номинальное рабочее напряжение Uo= 48, 60, 110, 170 В DC

Технические характеристики		ГИР 2/48/3	ГИР 2/60/3	ГИР 2/110/3	ГИР 2/Т
Количество защищаемых пар		2	2	2	2
Номинальное рабочее напряжение DC/AC, линия/линия	Uo	48 В/ 34 В	60 В/ 42 В	110 В/ 80 В	150 В АС
Макс. длительное рабочее напряжение DC/AC, линия/линия	UC	54 В/ 38 В	70 В/ 50 В	130 В/ 92 В	170 В АС
Номинальный ток	IL	3 А	3 А	3 А	3 А
Устойчивость к переменному току, 50 Гц, линия/PE		5 А	5 А	5 А	5 А
D1 Импульсный ток (10/350), линия/PE	Iimp	500 А	500 А	500 А	500 А
D1 Суммарный импульсный ток (10/350), линия+линия/PE	ITotal	1 кА	1 кА	1 кА	1 кА
С2 Номинальный разрядный ток (8/20), линия/линия, линия/PE	In	5 кА	5 кА	5 кА	5 кА
C2 Суммарный разрядный ток (8/20), линия+линия/PE	ITotal	10 кА	10 кА	10 кА	10 кА
С3 Уровень напряжения защиты при скорости нарастания 1кВ/мкс, линия/линия, линия/РЕ	Up	< 65 В	< 80 В	< 200 В	< 300 В
Уровень напряжения защиты при С2, линия/линия	Up	< 85 В	< 100 В	< 250 В	< 400 В
Уровень напряжения защиты при С2, линия/PE	Up	< 120 В	< 150 В	< 320 В	< 500 В
Время срабатывания, линия/линия	tA	< 1 нc	< 1 нc	< 1 нc	< 1 нc
Время срабатывания, линия/PE	tA	< 100 нc	< 100 нc	< 100 нc	< 100 нc
Режимы повреждения по ГОСТ IEC 621643-21		режим 1, режим 2	режим 1, режим 2	режим 1, режим 2	режим 1, режим 2
Скорость передачи данных, не более		1 Мбит/с	1 Мбит/с	1 Мбит/с	1 Мбит/с
Вносимая индуктивность (в проводник)	L	4.7 мкГн	4.7 мкГн	4.7 мкГн	4.7 мкГн
Вид климатического исполнения по ГОСТ 15150-69		У2.1**	У2.1**	У2.1**	У2.1**
Рабочая температура		-40...+80 °C	-40...+80 °C	-40...+80 °C	-40...+80 °C
Степень защиты в соответствии с ГОСТ 14254		IP20	IP20	IP20	IP20
Монтаж		DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм	DIN-рейка 35 мм
Cечение присоединяемых проводников
- одножильный		0.25-4.0 мм²	0.25-4.0 мм²	0.25-4.0 мм²	0.25-4.0 мм²
- многожильный		0.25-2.5 мм²	0.25-2.5 мм²	0.25-2.5 мм²	0.25-2.5 мм²
Материал корпуса		Polyamide PA6	Polyamide PA6	Polyamide PA6	Polyamide PA6
Цвет корпуса		серый	серый	серый	серый
Категория в соответствии с ГОСТ IEC 61643-21		A2, B2, C2, C3, D1	A2, B2, C2, C3, D1	A2, B2, C2, C3, D1	A2, B2, C2, C3, D1
Масса		68 г	68 г	68 г	68 г
Номер по каталогу		406 024	406 025	406 026	406 027



Серия УЗИП с индексом (LT) сертифицирована в системе добровольной сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам  ПАО «Газпром» и периодически подвергаются тестированию и инспекционному контролю независимых экспертов.   УЗИП с индексом (LT) предназначены для эксплуатации в микроклиматических районах с диапазоном температур от -60°С до +80°С и на них распространяется увеличенный гарантийный срок эксплуатации до 5 лет.

Технические характеристики	1	ГИР 2/48/3 (LT)	ГИР 2/60/3 (LT)	ГИР 2/110/3 (LT)	ГИР 2/T (LT)
Рабочая температура		-60...+80 °C	-60...+80 °C	-60...+80 °C	-60...+80 °C
Гарантийный срок эксплуатации, год		5	5	5	5
Номер по каталогу		406 124	406 125	406 126	406 127
