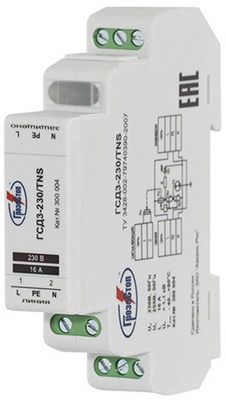

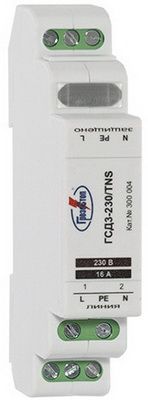

ГСД3 TNS

|
|
| |
Устройство защиты ГСД3-230/TNS/** соответствует УЗИП класса испытаний III и применяется в низковольтных электрических сетях на границе 2 - 3 зон молниезащиты в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003, ГОСТ Р 50571-4-44-2011, ГОСТ Р 50571.5.53-2013, ГОСТ IEC 61643-11-2013.

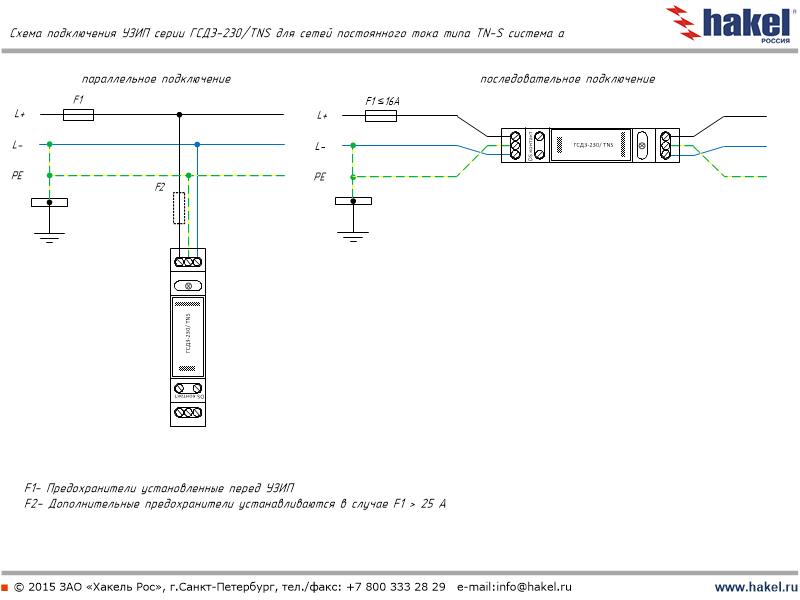

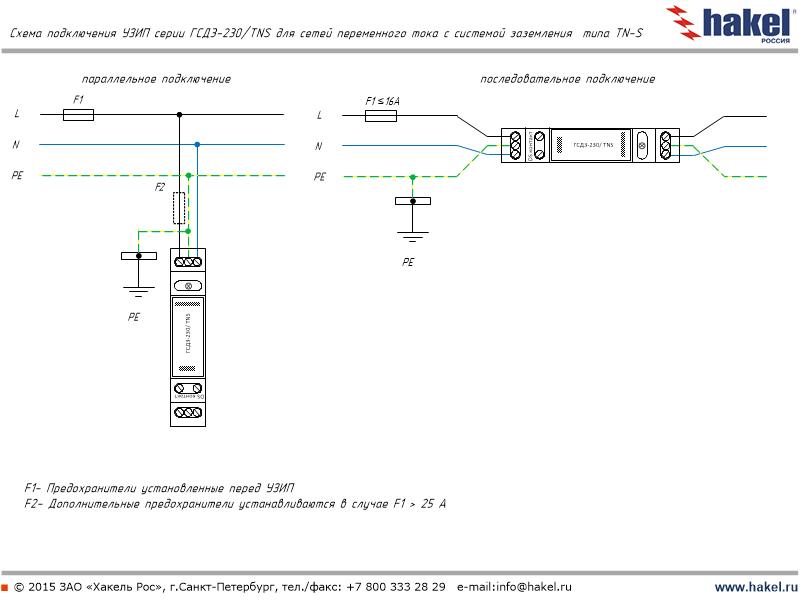

ГСД3-230/TNS/** представляет собой двухполюсное УЗИП комбинированного типа предназначенное для защиты силовых цепей переменного и постоянного тока при кабельном или воздушном вводе электропитания в сетях с системами заземления типа TN-S и ТТ.

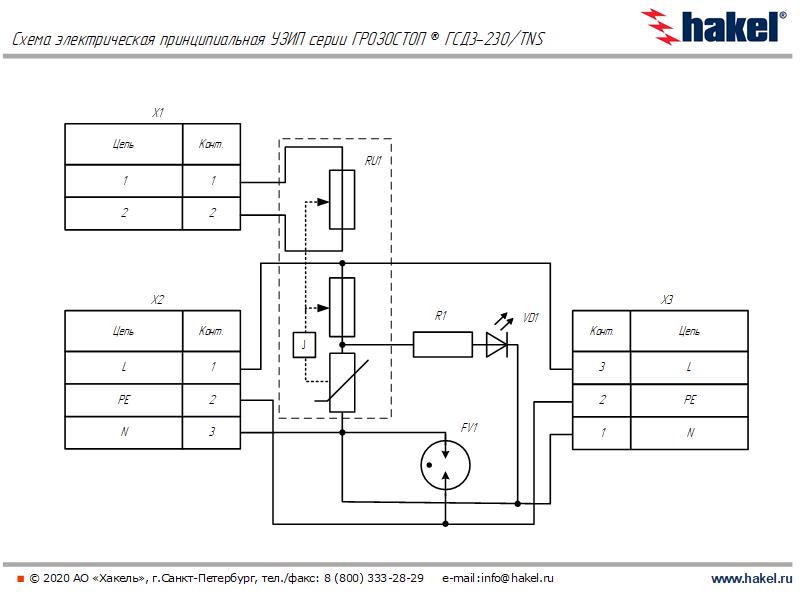

ГСД3-230/TNS/**, размещён в корпусе для крепления на рейку DIN 35 мм. Имеет в своём составе в цепи L/N варисторы, в цепи N/PE газонаполненный разрядник. Варисторы снабжены встроенным терморасцепителем, который срабатывает при повреждении (перегреве) варистора.

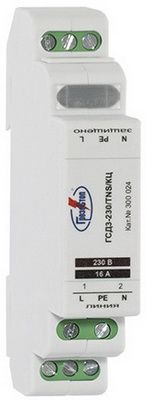

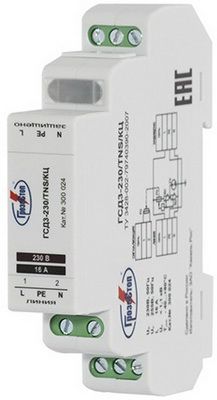

ГСД3-230/TNS/КЦ применяется для цепей, где по условиям эксплуатации недопустимо наличие токов утечки.
Визуальный контроль рабочего состояния УЗИП проводится с помощью светодиода зеленого свечения, установленного в цепи терморасцепителя. В исправном состоянии светодиод светится, в аварийном - нет. Для удаленного контроля ГСД3-230/TNS/** дополнительно снабжен “сухим” беспотенциальным контактом дистанционной сигнализации.
Конструкция УЗИП не предусматривает его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных помещениях.
| |
|
| |
Структура наименования ГРОЗОСТОП® ГСД3-230/TNS/**:
ГРОЗОСТОП® - торговая марка выпускаемых АО "Хакель" УЗИП;
ГСД - серия устройств для защиты оборудования распределительных сетей до 1000 В комбинированного типа;
3- класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11;
230 - номинальное напряжение системы, U AC
TNS - тип системы заземления

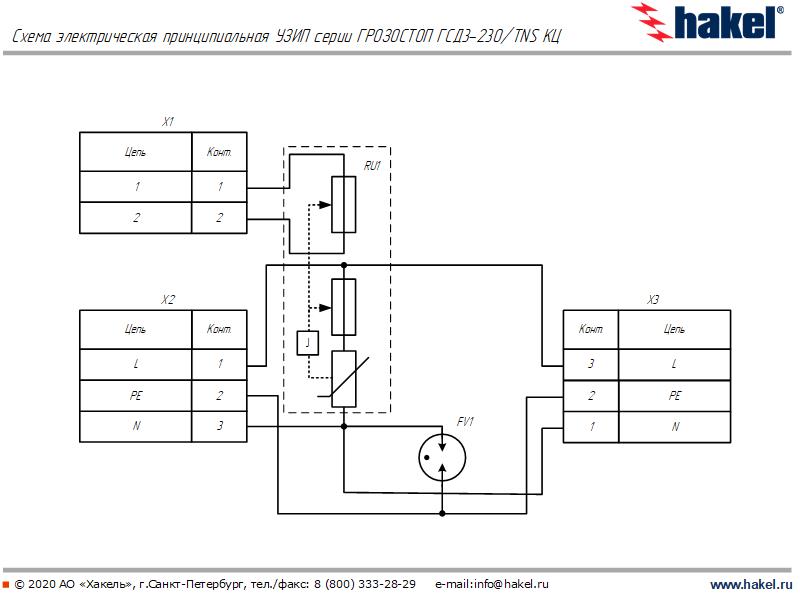

** - дополнительные модификации УЗИП: КЦ - исключена визуальная сигнализация для уменьшения токов утечки.
Пример: ГРОЗОСТОП® ГСД3-230/TNS - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В комбинированного типа, УЗИП класса испытаний III в соответствии с ГОСТ IEC 61643-11, Uо = 230 В АС, тип системы заземления TN-S.
| | | |
| |
| |
| |
| |
| |
| |
| |
|
 сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT))
|
сертификат соответствия требованиям ТР ТС 004/2011 «О
безопасности низковольтного оборудования»
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
|
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
|
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015
| |
| |
|
Теория и особенности применения: | |
| |
|
Для цепей, где по условиям эксплуатации недопустимо наличие токов утечки применяется ГСД3-230/TNS/КЦ |
При измерениях, производимых на
электроустановке, когда методикой измерений предусматриваются испытания
высокими напряжениями (например, проверка сопротивления изоляции)
необходимо отключать УЗИП от электроустановки. Несоблюдение этого
правила приведет к искажению результатов измерения или в худшем случае к
выходу из устройства строя. | |
|
Дополнительные принадлежности: | |
| |
| |
|
 Технические характеристики:
|
Технические характеристики
|
ГСД3-230/TNS |
| |
Класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11
|
III
|
III
| |
Вид защиты |
|
| |
Род тока
|
переменный, 50 Гц / постоянный
|
переменный, 50 Гц / постоянный
| |
Номинальное напряжение системы AC/DC, U0 | 230 В/ 300 В
|
230 В/ 300 В
| |
Максимальное длительное рабочее напряжение AC/DC,Uc
|
|
275 В/ 350 B
| |
Номинальный ток нагрузки, IL |
16 А |
16 А
| | Номинальный разрядный ток (8/20) - L/N, In | 7.5 кА
| 7.5 кА | | Максимальный разрядный ток (8/20) - L/N, Imax | 15 кА
| 15 кА | | Номинальный разрядный ток (8/20) – N/PE, In | 10 кА
| 10 кА | | Импульс комбинированной волны (1.2/50), Uoc | 15 кВ
| 15 кВ | | Уровень напряжения защиты при – L/N, Up | < 1.1 кВ
| < 1.1 кВ | | Уровень напряжения защиты при – N/PE, Up | < 1.3 кВ
| < 1.3 кВ | | ВПН – L/N, Ut | 337 В / 5 с
| 337 В / 5 с | | ВПН – N/PE, Ut | 1200 В / 0.2 с
| 1200 В / 0.2 с | Время срабатывания - L/N, Ta
| < 25 нс
| < 25 нс | |
Время срабатывания - N/РЕ, Ta | < 100 нс
| < 100 нс | Номинал защитного предохранителя
| 25А gL/gG
| 25А gL/gG | Номинальный тока короткого замыкания
| 6 кАrms
| 6 кАrms | |
Ток потребления светодиодной сигнализации, L/N
| < 1 мА |
-
| |
Вид климатического исполнения по ГОСТ 15150
|
У2.1**
|
У2.1**
| Рабочая температура
| -40…+80° C
| -40…+80° C | |
Сечение присоединяемых проводников | |
| |
- жесткий одножильный |
до 4 мм²
|
до 4 мм²
| |
- гибкий множильный |
до 2.5 мм²
|
до 2.5 мм²
| |
Момент затяжки винтовых клемм
|
0.5 Н·м
|
0.5 Н·м
| |
Степень защиты по ГОСТ 14254
|
IP20
|
IP20
| |
Монтаж |
Рейка DIN 35 мм |
Рейка DIN 35 мм
| |
Материал корпуса |
Polyamide PA6, UL94 V-0 |
Polyamide PA6, UL94 V-0
| |
Cрок эксплуатации | не менее 10 лет |
не менее 10 лет | |
Контакты дистанционной сигнализации
|
|
| |
- макс. коммутируемый ток, АС/DC
|
0,5 A / 0,1 А
|
0,5 A / 0,1 А
| |
- макс. коммутируемое напряжение, АС/DC
|
250 В / 250 В
|
250 В / 250 В
| |
Сечение подключаемых проводников
|
до 2.5 мм2
|
до 2.5 мм2
| |
Момент затяжки
|
0.5 Н·м |
0.5 Н·м
| |
Масса |
|
52 г
| |
Номер по каталогу |
300 004
|
300 024
|
|
|
Серия УЗИП с индексом (LT) сертифицирована в системе добровольной
сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам ПАО «Газпром» и периодически подвергаются
тестированию и инспекционному контролю независимых экспертов.
УЗИП с
индексом (LT) предназначены для эксплуатации в микроклиматических
районах с диапазоном температур от -60°С до +80°С и на них
распространяется увеличенный гарантийный срок эксплуатации до 5 лет.
|
|
|
Технические характеристики
|
ГСД3-230/TNS (LT)
|
ГСД3-230/TNS/КЦ (LT)
| |
Рабочая температура |
-60...+80 °C
|
-60...+80 °C
| |
Вид климатического исполнения по ГОСТ 15150
|
УХЛ2.1**
|
УХЛ2.1**
| |
Гарантийный срок эксплуатации, год
|
5
|
5
| |
Номер по каталогу |
300 104
|
301 124 |
| | |
|
|
