DTB */VR
|
| |
| | УЗИП корпусе для настенного крепления. Количество защищаемых пар проводников 1-2. Uo=120 В DC. IL=100 мА. Imax(8/20)=2 кА. Подключение с помощью разъемов RJ45. Предназначены для защиты cверхвысокоскоростных цифровых абонентских линий с установленным VDSL-модемом. | |
| |
УЗИП серии DTB */VR, ТУ
3428-002-79740390-2007 предназначены для защиты cверхвысокоскоростных цифровых абонентских линий с установленным VDSL-модемом в пределах 1 - 2 зон молниезащиты в
соответствии с ГОСТ Р МЭК 62305-1-2010.
УЗИП серии DTB */VR, ТУ 3428-002-79740390-2007 размещены в пластмассовом корпусе для настенного крепления.
- Первая ступень защиты выполнена на газонаполненных разрядниках с Imax(8/20)=10 кА, вторая на TVS-диодах с Рppm=600 Вт.

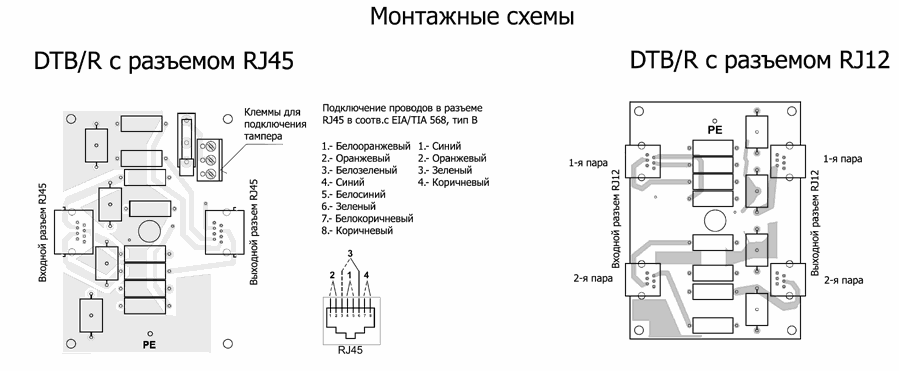

- Количество защищаемых пар проводников 1-2, подключение с помощью разъемов RJ45.
- Выпускаются на номинальное рабочее напряжение Uo= 120 В DC, номинальный ток IL=100 мА.
- Способны пропускать максимальный разрядный ток Imax(8/20)=2 кА.
- Скорость передачи данных 30 Мбит/с.
- Подключение к шине заземления производится проводником сечением 4 мм2.
| |
| |
| |
| |
| |
| |
| |
|
 cертификат соответствия требованиям ТР ТС 004/2011 «О
безопасности низковольтного оборудования»
|
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012 |
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015 | | сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2015) | |
|
Теория и особенности применения: | |
| |
|
Дополнительные принадлежности: | |
| |
| |
|
 Технические характеристики:|
Технические характеристики
|
|
DTB 1/VR
|
DTB 2/VR
| |
Количество защищаемых пар
|
|
1
|
2
| |
Номинальное рабочее напряжение DC |
Uo |
|
120 В | |
Макс. длительное рабочее напряжение DC |
UC |
144 В |
144 В | |
|
IL |
|
| |
С2 Максимальный разрядный ток (8/20) |
Imax |
|
|
Номинальный разрядный ток (8/20) |
In |
|
1 кА | |
Уровень напряжения защиты при In |
|
|
| Макс. допустимая импульсная мощность, рассеиваемая TVS-диодами
|
Рppm |
|
| |
|
tA |
|
| |
Скорость передачи данных | |
|
| |
Вносимое сопротивление на линию |
R |
|
| |
Паразитная емкость |
С |
|
| |
Рабочая температура |
υ |
-40°C - +80°C |
-40°C - +80°C | |
Степень защиты в соответствии с ГОСТ 14254 |
|
IP 20 |
IP 20 | |
Монтаж |
| монтажная панель
| монтажная панель | |
Материал корпуса |
| Polyamide PA6 |
Polyamide PA6 | |
Цвет корпуса |
|
|
| |
Категория в соответствии с ГОСТ Р 54986-2012 |
|
A2, B2, C2, C3, D1 |
A2, B2, C2, C3, D1 | |
Номер по каталогу |
|
41 118 |
42 118 |
| | |
|
|
