УЗИП серий РСТ

ГИР 4П 24/90/0.5 Р - СНЯТО С ПРОИЗВОДСТВА!

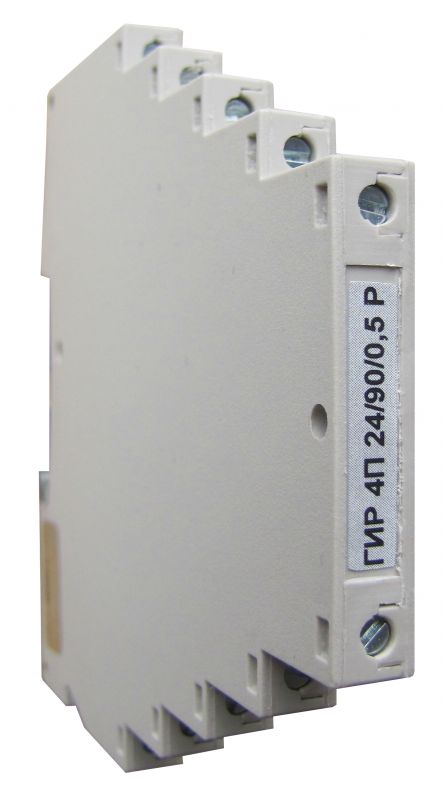

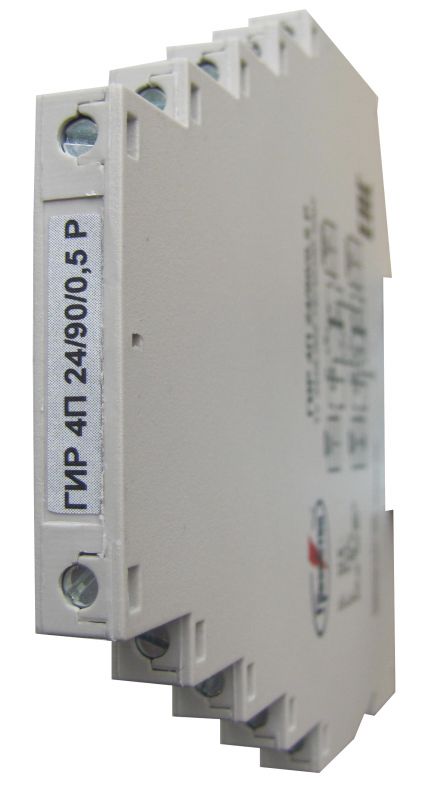

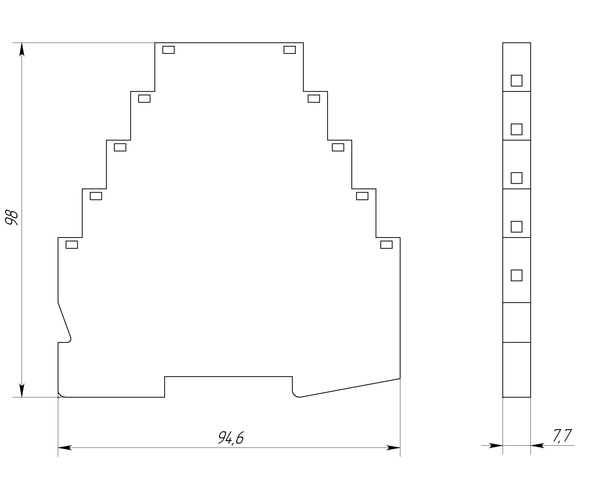

УЗИП в корпусе толщиной 7.7 мм для установки на DIN-рейку 35 мм. Количество защищаемых проводников - 3-4. Uo= 24 В DC. IL= 0.5 А. ITotal(8/20)=10 кА. Скорость передачи данных до 10 Мбит/с. Предназначены для защиты оборудования, работающего по 3-х и 4-х проводным линиям. Подключение экрана кабеля через газонаполненный разрядник.

УЗИП серии  ГИР 4П 24/90/0.5 Р, ТУ 3428-002-79740390-2007 предназначены для защиты оборудования, работающего по 3-х и 4-х проводным линиям, со скоростью передачи данных до 10 Мбит/с от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 1 - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.   УЗИП серии ГИР 4П 24/90/0.5 Р, ТУ 3428-002-79740390-2007 размещены в корпусе толщиной 7.7 мм для установки на DIN-рейку 35 мм. - Первая ступень защиты выполнена на газонаполненных разрядниках с In(8/20)= 5 кА, вторая - на  TVS-диодах с Рppm= 1500 Вт. - Количество защищаемых проводников - 4, подключение с помощью винтовых клемм. - Выпускаются на номинальное рабочее напряжение Uo= 24 В DC, номинальный ток IL= 0.5 А. - Способны пропускать суммарный разрядный ток ITotal (8/20)=10 кА, ITotal (10/350)=1 кА. - Скорость передачи данных до 10 Мбит/с. - Подключение экрана кабеля (С) к системе уравнивания потенциалов осуществляется через газонаполненный разрядник.

Структура наименования ГИР 4П 24/90/0.5 Р: ГИР - устройство  для защиты оборудования слаботочных цепей размещено в корпусе толщиной 7.7 мм для крепления на DIN-рейку 35 мм; 4П - устройство для защиты оборудования от заноса высокого потенциала, работающего по 4-х проводным линиям; 24  - номинальное рабочее напряжение Uо= 24 В DC; 90 - статическое напряжение пробоя разрядника линия-экран U= 90 В DC; 0.5 - номинальный ток IL= 0.5 A; Р - экран кабеля подключается через газонаполненный разрядник.

Схемы:

схема электрическая принципиальная ГИР 4П 24/90/0.5 Р

Сертификаты:

сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT)) сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования» сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012  сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015  сертификат соответствия системы менеджмента качества требованиям ГОСТ ISO 9001-2011 (ISO 9001:2015)

Теория и особенности применения:

УЗИП и его параметры

Дополнительные принадлежности:

прибор для диагностики УЗИП TESTER H2

клеммная коробка HAKELBOX-6-S

Технические характеристики:

Технические характеристики		ГИР 4П 24/90/0.5 Р
Количество защищаемых проводников		4
Номинальное рабочее напряжение DC, линия/экран	UO	24 В
Макс. длительное рабочее напряжение DC, линия/экран	UC	30 В
Номинальный ток	IL	0.5 А
D1 Импульсный ток (10/350), линия/PE	Iimp	0.5 кА
D1 Суммарный импульсный ток (10/350), линия+линия/PE	ITotal	1 кА
С2 Импульсный ток (8/20), линия/линия, линия/PE	In	5 кА
C2 Суммарный импульсный ток (8/20), линия+линия/PE	ITotal	10 кА
Уровень напряжения защиты при In, линия/экран	Up	< 150 В
Уровень напряжения защиты при In, линия/линия	Up	< 250 В
Уровень напряжения защиты при In, линия/РЕ	Up	< 400 В
С3 Уровень напряжения защиты при скорости нарастания 1кВ/мкс, линия/экран	Up	< 80 В
С3 Уровень напряжения защиты при скорости нарастания 1кВ/мкс, линия/линия	Up	< 125 В
С3 Уровень напряжения защиты при скорости нарастания 1кВ/мкс, линия/РЕ	Up	< 300 В
Время срабатывания, линия/экран и линия/линия	tA	< 1 нc
Время срабатывания, линия/PE	tA	< 100 нc
Скорость передачи данных, не более		10 Мбит/с
Вносимое сопротивление (в провод)	R	4.7 Ом
Вид климатического исполнения по ГОСТ 15150-69		У2.1**
Рабочая температура	υ	-40...+80 °C
Степень защиты в соответствии с ГОСТ 14254		IP20
Монтаж		DIN-рейка 35 мм
Cечение присоединяемых проводников		0.25-4.0 мм²
Материал корпуса		Polyamide PA6
Цвет корпуса		серый
Категория в соответствии с ГОСТ IEC 61643-21 - 2014		C2, C3, D1
Масса		90 г
Номер по каталогу		406 087



Серия УЗИП с индексом (LT) сертифицированна в системе добровольной сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам  ПАО «Газпром» и периодически подвергаются тестированию и инспекционному контролю независимых экспертов.   УЗИП с индексом (LT) предназначены для эксплуатации в микроклиматических районах с диапазоном температур от -60°С до +80°С и на них распространяется увеличенный гарантийный срок эксплуатации до 3 лет.



Технические характеристики		ГИР 4П 24/90/0.5 Р (LT)
Рабочая температура		-60...+80°C
Гарантийный срок эксплуатации, год		3
Номер по каталогу		406 187
