Уcтройства защиты от импульсных перенапряжений и помех
УЗИП электрооборудования распределительных сетей до 1000 В

УЗИП класса I+II+III

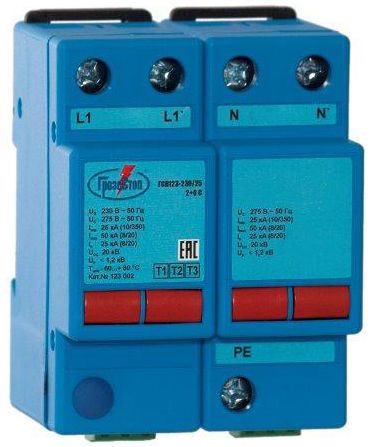

ГСВ123-230/25 2+0 С



Двухполюсные УЗИП класса испытаний I,II,III ограничивающего типа для сетей с системой заземления типа TN-S. Uo = 230/300 B AC/DC. Iimp(10/350)= 25 кА. Выполнены по схеме для защиты от продольных перенапряжений в цепях "провод - земля".
Устройства серии ГРОЗОСТОП® ГСВ123-230/25 2+0 С по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования Up – УЗИП класса испытаний II и III.  Устанавливаются в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначены для защиты оборудования в низковольтных силовых распределительных системах до 1000 В  при воздушном или кабельном вводе электропитания.      ГРОЗОСТОП® ГСВ123-230/25 2+0 С, ТУ 3428-002-79740390-2007 – серия двухполюсных УЗИП класса испытаний I, II, III на основе оксидно-цинковых варисторов.   • Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между ступенями защиты. • Не требуют установки УЗИП дополнительных ступеней защиты при расстоянии до защищаемого оборудования не более 5 м по кабелю.  • Выполнены по схеме для защиты от продольных перенапряжений в цепях "провод - земля". • Способны отводить импульсы тока Iimp (10/350)= 25 кА. • Обеспечивают уровень напряжения защиты при Uoc Up < 900 В. • Работают в температурном диапазоне -40...+80°C. • Варисторные секции снабжены терморасцепителями. В исправном состоянии индикатор утоплен, в неисправном - выдвинут. • Для удаленного контроля ГРОЗОСТОП® ГСВ123-230/25 2+0 С дополнительно cнабжены “сухими” контактами дистанционной сигнализации.
Структура наименования ГРОЗОСТОП®  ГСВ123-230/25 2+0 С :   ГРОЗОСТОП® - торговая марка выпускаемых  АО "Хакель"  УЗИП; ГСВ - серия устройств  для защиты оборудования распределительных сетей до 1000 В ограничивающего типа; 123 - класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11; * -  номинальное напряжение системы, Uо AC; ** -  импульсный ток, Iimp(10/350); 2+0 - количество полюсов и схема подключения УЗИП; C - наличие дистанционной сигнализации рабочего состояния.   Пример: ГРОЗОСТОП® ГСВ123-230/25 2+0 С  - УЗИП производства  АО "Хакель" для защиты  оборудования распределительных сетей до 1000 В ограничивающего типа, УЗИП класса испытаний I, II, III в соответствии с ГОСТ IEC 61643-11, Uо=230 В АС, Iimp(10/350)=25 кА, два полюса, схема включения для защиты от синфазных (продольных) перенапряжений. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжены “сухими” контактами дистанционной сигнализации.
Схемы:

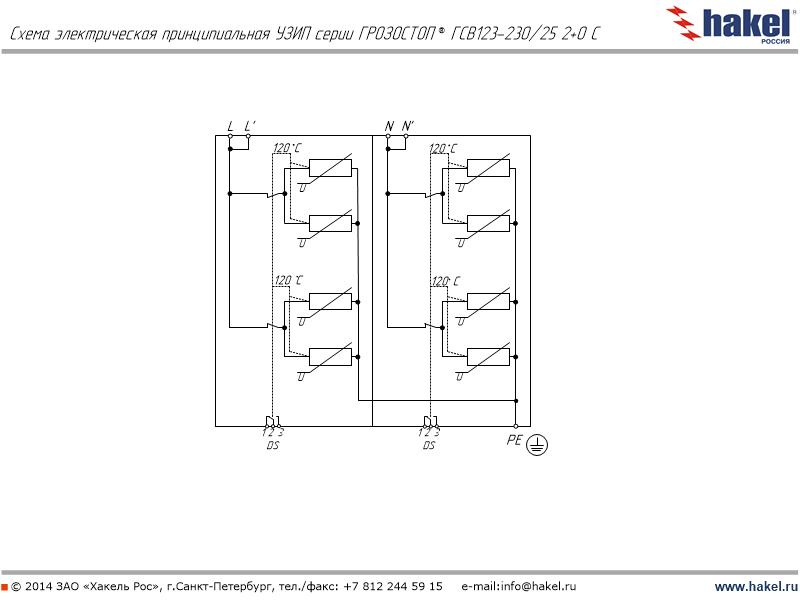

схема электрическая принципиальная УЗИП серии ГРОЗОСТОП ® ГСВ123-230/25 2+0 С
схемы подключения УЗИП серии ГРОЗОСТОП ® ГСВ123-230/25 2+0 С к однофазной сети с системой заземления типа TN-S
Сертификаты:
сертификат соответствия системы добровольной сертификации ИНТЕРГАЗСЕРТ (для серии (LT))
сертификат соответствия требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»
сертификат соответствия системы менеджмента качества требованиям СТО Газпром 9001-2012
сертификат соответствия системы менеджмента качества требованиям ГОСТ Р ИСО 9001-2015
сертификат соответствия системы менеджмента качества требованиям ISO 9001:2015
Теория и особенности применения:
УЗИП и его параметры
Дополнительные принадлежности:
прибор для диагностики УЗИП TESTER H1
клеммная коробка HAKELBOX-6-S

Технические характеристики:

Технические характеристики	ГСВ123-230/25 2+0 С
	ГСВ123-230/25 2+0
Количество полюсов	2
Класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11	I, II, III
Вид защиты	L/PE, N/PE
Номинальное напряжение системы, UO	230 В/300 В AC/DC
Максимальное длительное рабочее напряжение / 50 Гц, UC	275 В/350 B AC/DC
Импульсный ток для 1 полюса, Iimp(10/350)	25 кА
Коммутируемый заряд для 1 полюса, Q	12,5 A×с
Удельная энергия для 1 полюса, W/R	156 кДж/Ом
Суммарный импульсный ток  ITotal(10/350)	50 кА
Максимальный разрядный ток для 1 полюса, Imax(8/20)	50 кА
Номинальный разрядный ток для 1 полюса, In(8/20)	25 кА
Испытательный импульс для 1 полюса, Uoc(1,2/50)	20 кВ
Уровень напряжения защиты при Iimp, Up	< 1,2 кВ
Уровень напряжения защиты при Uoc, Up	< 900 В
Временное перенапряжение,  UT	335 В/5 с
Номинал защитного предохранителя	315 A  gG
Номинал защитного предохранителя при "V" - соединении	125 A  gG
Номинальный ток короткого замыкания, ISCCR	80 кА
Вид климатического исполнения по ГОСТ 15150-69	У2.1**
Рабочая температура	-40...+80 °C
Время срабатывания, tA	< 25 нс
Степень защиты в соответствии с ГОСТ 14254-2015	IP20
Монтаж	DIN-рейка 35 мм
Cечение присоединяемых проводников, макс. значения	50 мм²
Материал корпуса	Polyamide PA6
Cрок эксплуатации	не менее 10 лет
Контакты дистанционной сигнализации для моделей с С
- электрическая прочность	3,75 кВ
- сопротивление изоляции	2 x 107 Ом
- макс. коммутируемый ток	~ 0,5 A
- макс. коммутируемое напряжение	~ 250 В
Масса	600 г
Номер по каталогу	123 002
	123 003



Серия УЗИП с индексом (LT) сертифицирована в системе добровольной сертификации ИНТЕРГАЗСЕРТ ПАО «Газпром» по схеме 1d. Данные устройства испытаны на соответствие техническим регламентам  ПАО «Газпром» и периодически подвергаются тестированию и инспекционному контролю независимых экспертов.   УЗИП с индексом (LT) предназначены для эксплуатации в микроклиматических районах с диапазоном температур от -60°С до +80°С и на них распространяется увеличенный гарантийный срок эксплуатации до 5 лет.



Технические характеристики	ГСВ123-230/25 2+0 С (LT)
	ГСВ123-230/25 2+0 (LT)
Рабочая температура	-60...+80 °C
Гарантийный срок эксплуатации, год	5
Номер по каталогу	123 102
	123 103
